Pokaż stan tolerancji DimXpert Wymiarów
Narzędzie Pokaż stan tolerancji DimXpert Wymiarów
identyfikuje
operacje technologiczne
, które są całkowicie powiązane, niewystarczająco powiązane oraz zbyt powiązane głównie z punktu widzenia wymiarowania i tolerancji. Aczkolwiek rozważane są również pewne relacje geometryczne pomiędzy operacjami oraz orientacja każdej operacji względem widoków adnotacji.
Aby wyświetlić stan tolerancji DimXpert Wymiarów części, należy:
-
Użyć DimXpert Wymiarów, aby dodać wymiary i tolerancje do części.
-
Kliknąć Pokaż stan tolerancji (pasek narzędzi DimXpert Wymiarów) lub Narzędzia, DimXpert Wymiarów, Pokaż stan tolerancji.
DimXpert Wymiarów wyświetla ściany operacji w domyślnych kolorach reprezentujących jeden z trzech stanów:
-
Niewystarczająco powiązane = kolor żółty
-
Całkowicie powiązane = kolor zielony
-
Zbyt powiązane = kolor czerwony
|
|
-
Ściany, które nie posiadają koloru powiązań nie są skojarzone z wymiarem, tolerancją lub operacją DimXpert Wymiarów.
-
Kolor stanu tolerancji ustawiany jest w części Narzędzia, Opcje, Opcje systemu, Kolory, DimXpert Wymiarów (Niewystarczająco, Całkowicie lub Zbyt powiązane).
|
|
W DimXpertManager:
-
Operacje bez żadnego znaku za nazwą są całkowicie powiązane.
-
Operacje ze znakiem (+) za nazwą są zbyt powiązane.
-
Operacje ze znakiem (-) za nazwą są niewystarczająco powiązane.
|
|
-
Aby wyjść z trybu stanu tolerancji, należy kliknąć Pokaż stan tolerancji lub inne polecenie SolidWorks.
Przykłady
Poniższe przykłady ilustrują wpływ jaki wymiary i tolerancje mają na stan tolerancji.
Całkowicie powiązane
Wymiary plus i minus
|
|
|
|
|
|
Tolerancje położenia i kształtu
|
|
|
|
|
Niewystarczająco powiązane
|
|
|
W tym przykładzie brak jest tolerancji rozmiaru w szyku dwuotworowym, a płaszczyzna po prawej stronie nie jest zwymiarowana i nie posiada tolerancji.
|
|
|
|
|
|
W tym przykładzie otwory nie są zlokalizowane wzdłuż kierunku poziomego i brak jest tolerancji rozmiaru w zaokrągleniach narożników.
|
|
|
|
|
Zbyt powiązane
|
|
|

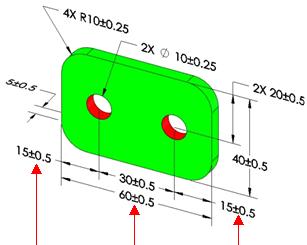

Szyk otworów jest lokalizowany od płaszczyzn po lewej oraz prawej stronie i zastosowano wymiar pomiędzy lewą i prawą płaszczyzną.
Usunięcie dowolnego z czterech wymiarów zastosowanych do czterech bsp;operacji pozwala rozwiązać stan zbytniego powiązania.
|
|
Informacje o tolerancjach plus i minus
Podczas stosowania tylko schematów tolerancji plus i minus (bez tolerancje położenia i kształtu), występuje kilka przypadków uniemożliwiających całkowite powiązanie części. Najczęstsze przypadki występują, gdy tworzone są operacje na wspólnych liniach środkowych i osiach, co oznacza, że odległość pomiędzy operacjami jest równa zeru.
Przykłady
|
|
|
|
W tej części nie występują żadne wymiary ani tolerancje sterujące współosiowością średnic 12.3 oraz 50. Nie istnieją również żadne wymiary ani tolerancje sterujące pionowym odsunięciem pomiędzy otworem o średnicy 12.3, a wrębem o szerokości 8.5.
|
W tej części nie istnieją żadne wymiary ani tolerancje sterujące współosiowością trzech średnic.
|
|
|
|
|
|
|
|
Po kliknięciu Pokaż stan tolerancji kilka operacji jest niewystarczająco powiązane (kolor żółty).
|
|
|
|
|
|
|
|
Jeżeli zastosujemy te schematy tolerancji, wszystkie operacje będą całkowicie powiązane.
|
Domniemane powiązania
DimXpert Wymiarów dla części rozpoznaje domniemane powiązania pionowe i poziome operacji podczas sprawdzania stanu jej tolerancji.
Przykład
|
|
|
Płaszczyzna górna jest całkowicie powiązana poprzez linię przecięcia i powiązanie poziome.
|
Powiązania styczności
DimXpert Wymiarów uwzględnia wpływ styczności pomiędzy płaszczyznami i walcami na wymiarowanie, tolerancje oraz stan powiązania. Wszystkie funkcje DimXpert Wymiarów dla części obsługują i uwzględniają powiązania styczności.
|
Powiązania styczności istnieją w miejscach przylegania płaszczyzny i walca.
|
|
|
|
|
Operacje typu walcowego obejmują dodanie, walec i otwór prosty.
|
Ustawiona pod kątem płaszczyzna i przylegające styczne walce są całkowicie powiązane.
|
Typ adnotacji Styczność pojawia się w menedżerze DimXpertManager poniżej operacji, do której stosowana jest tolerancja. Typy adnotacji styczności posiadają operację początkową i operację tolerancji.
Powiązania styczności są obsługiwane dla operacji kieszeni. Nie są one tworzone dla operacji zaokrąglenia, wrębu lub szczeliny, które posiadają wbudowaną domniemaną styczność.
