Łączenie obiektów

Można łączyć wiele obiektów bryłowych aby utworzyć pojedynczą część lub część wieloobiektową.

Zdecydowanie zaleca się, aby nie używać operacji Połącz w celu połączenia obiektów konstrukcji spawanej. W przypadku obiektu utworzonego przy użyciu operacji połączenia, nie zawsze możliwe jest dokładne obliczenie właściwości listy elementów ciętych.

Są trzy sposoby łączenia obiektów bryłowych:

• Dodaj. Łączy bryły wybranych obiektów, aby utworzyć pojedynczy obiekt.

• Odejmij. Usuwa zachodzący na siebie materiał z wybranego obiektu głównego.

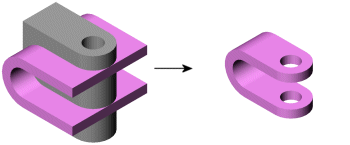

• Wspólny. Usuwa cały materiał z wyjątkiem materiału zachodzącego na siebie.

Aby użyć typu operacji Dodaj lub Wspólny, należy:

1. Kliknąć Połącz na pasku narzędzi Operacje lub kliknąć Wstaw, Operacje, Połącz.

   Pojawi się menedżer właściwości PropertyManager Połącz1.

2. Pod Typ operacji, kliknąć Dodaj lub Wspólny.

3. W części Obiekty do połączenia, wybrać obiekty do połączenia w obszarze graficznym lub w folderze Obiekty bryłowe w drzewie operacji FeatureManager.

4. Kliknąć Pokaż podgląd, aby zobaczyć podgląd operacji.

5. Kliknąć OK .

Aby użyć typ operacji Odejmij, należy:

1. Kliknąć Połącz na pasku narzędzi Operacje lub kliknąć Wstaw, Operacje, Połącz.

   Pojawi się menedżer właściwości PropertyManager Połącz1.

2. W części Typ operacji kliknąć Odejmij.

3. Pod Główny obiekt wybrać z obszaru graficznego obiekt do zachowania dla Obiekt bryłowy lub wybrać obiekt z folderu Obiekty bryłowe w drzewie operacji FeatureManager.

4. W części Obiekty do odjęcia, wybrać obiekty, których materiał chcemy usunąć dla Obiekty bryłowe .

5. Kliknąć Pokaż podgląd, aby zobaczyć podgląd operacji.

6. Kliknąć OK .
