Właściwości dokumentu - Etykiety widoku pomocniczego

Można określić ustawienia projektowania dla etykiet widoku pomocniczego na poziomie dokumentu.

Aby otworzyć tę stronę, należy przy otwartym rysunku kliknąć Opcje (pasek narzędzi Standard), wybrać kartę Właściwości dokumentu, a następnie wybrać Etykiety widoku > Pomocniczy.

Ogólny standard projektowania

Ogólny standard projektowania Dziedziczony z wybranych ustawień strony Standard projektowania.

Standard widoku pomocniczego

Standard widoku pomocniczego
Wybrać standard:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Styl linii

Styl linii Wybrać: styl.
Grubość linii Wybrać: grubość lub wybrać Dostosowany rozmiar i wprowadzić grubość.

Tekst pomocniczej strzałki

Czcionka

Kliknąć, aby zmodyfikować czcionkę.

Tekst etykiety widoku

Czcionka

Kliknąć, aby zmodyfikować czcionkę.

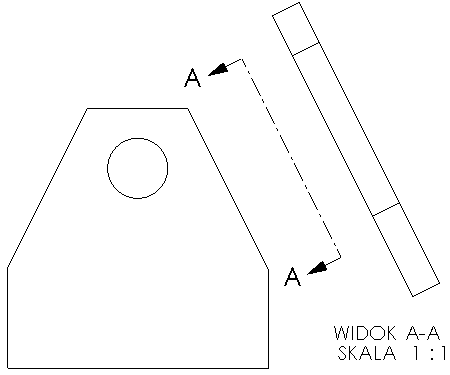

Przykład tekstu etykiety widoku

Opcje etykiety

Według standardu Wybrać, aby zapewnić zgodność ze standardem. Usunąć zaznaczenie, aby zmodyfikować parametry etykiety widoku:
  • Nazwa. Wybrać tytuł jaki ma pojawiać się w etykiecie widoku.
  • Etykieta. Wybrać sposób, w jaki litera etykiety odpowiadająca etykiecie na widoku rodzica pojawia się w etykiecie widoku.
  • Skala. Wybrać etykietę dla skali.
  • Ogranicznik. Wybrać opcję wyświetlania skali:
    • Aby przedstawiać skalę przy użyciu dwóch liczb rozdzielonych ogranicznikiem, należy wybrać:
      • X:X
      • X/X
      • (X:X)
      • (X/X)
    • Aby przedstawiać skalę przy użyciu proporcji dwóch liczb, po której następuje znak X, należy wybrać # X.
    • Aby ukryć skalę, należy wybrać <Brak>.
  • Opcja wyświetlania etykiety:
    • Stos. Wyświetla etykietę widoku z nazwą i etykietą ponad skalą.
    • W linii. Wyświetla nazwę i etykietę w tej samej linii.
Wyświetlaj etykietę powyżej widoku Wybrać, aby wyświetlać etykietę powyżej widoku.

Przykłady opcji etykiety

Nazwa WIDOK
POMOCNICZY
<Brak>
Etykieta X
X-X
X X
<Brak>
Skala SKALA
SKALA:
<Brak>
Ogranicznik X:X
X/X
(X/X)
(X:X)
# X
<Brak>

Warstwa

Warstwa
Wybrać warstwę.
Aby umożliwić wybieranie warstw dla właściwości dokumentu, konieczne jest uprzednie utworzenie warstw dla rysunku.
Ustawienia warstwy dokumentu dla etykiety widoku zastępują ustawienia etykiety widoku Styl linii.
