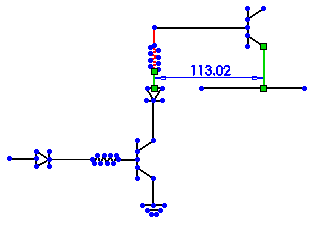

Wymiary poziome

Możemy określić wymiar poziomy pomiędzy dwoma elementami. Kierunek poziomy jest definiowany przez orientację bieżącego szkicu.

Aby utworzyć wymiar poziomy, należy:

  1. W otwartym szkicu kliknąć Poziomy wymiar (pasek narzędzi Wymiary/Relacje) lub kliknąć Narzędzia, Wymiary, Poziomy.

Wskaźnik zmieni się na następujący: .

  1. Wybrać dwa elementy do zwymiarowania.

    Wcześniej dokonane wybory można cofnąć, naciskając klawisz Esc. Na przykład przy wymiarowaniu wielu elementów za pomocą narzędzia Wymiar poziomy naciśnięcie klawisza Esc spowoduje cofnięcie ostatniego wyboru. Funkcja ta jest przydatna po przypadkowym zaznaczeniu elementu, który nie ma być objęty wymiarowaniem.

  2. Ustawić wartość w oknie dialogowym Modyfikuj i kliknąć .

  3. Kliknąć miejsce, w którym należy umieścić wymiar.
