Utwórz blok

Blok można utworzyć z dowolnego pojedynczego elementu szkicu lub kombinacji wielu takich elementów. Indywidualne zapisywanie każdego z bloków zapewnia znaczną elastyczność projektowania.

Bloki

Aby utworzyć bloki, należy:

  1. Utworzyć szkic.

  1. Kliknąć przycisk Utwórz blok (pasek narzędzi Blok) lub Narzędzia, Blok, Utwórz.

Narzędzia bloków są również dostępne jeżeli klikniemy prawym przyciskiem myszy Blok w drzewie operacji FeatureManager.

  1. Wybrać elementy szkicu, z których chcemy utworzyć blok jako Elementy bloku.

  1. Kliknąć .

  2. Powtórzyć kroki 2-4 dla każdego z pozostałych elementów szkicu.

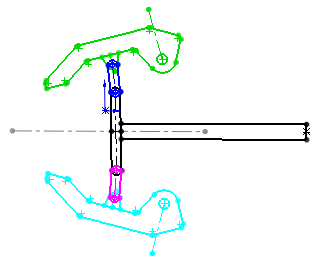

Aby zastosować kolor dla każdego bloku, należy poddać edycji szkic, a następnie w obszarze graficznym kliknąć blok prawym przyciskiem myszy i kliknąć Wygląd, Kolor szkicu/krzywej. Jeżeli zapiszemy blok, kolor zostanie zapisany jako część pliku .sldblk.

  1. W trybie edycji szkicu, należy dodać konieczne relacje .

  2. Zapisać część.

Podczas tworzenia bloku mamy możliwość określenia Punktu wstawienia, używanego podczas wstawiania bloku.

Bloki zagnieżdżone

Bloki zagnieżdżone to bloki w blokach, które zapewniają takie same możliwości jak typowe bloki. Bloki zagnieżdżone możemy tworzyć podczas edycji istniejącego bloku oraz:

  • Szkicowania nowych elementów

  • Wybierania istniejących elementów

Aby utworzyć bloki zagnieżdżone, należy:

  1. Kliknąć prawym przyciskiem myszy Blok w drzewie operacji FeatureManager i wybrać Edytuj blok.

  1. Naszkicować lub wybrać elementy, które chcemy dodać jako bloki zagnieżdżone do edytowanego Bloku.

  1. Dodać wszelkie wymagane relacje.

  2. Kliknąć przycisk Utwórz blok (pasek narzędzi Blok) lub Narzędzia, Bloki, Utwórz, aby wyszczególnić elementy szkicu w menedżerze właściwości PropertyManager, w części Elementy bloku.

  3. Kliknąć przycisk , a następnie Przebuduj i zwrócić uwagę na bloki zagnieżdżone w drzewie operacji FeatureManager.

Zapisz blok

Aby zapisać bloki, należy:

Wybrać blok i kliknąć przycisk Zapisz blok (pasek narzędzi Blok) lub Narzędzia, Blok, Zapisz.

Inne funkcje bloków:

Menedżer właściwości PropertyManager Blok

Edytuj blok

Wstaw blok

Dodaj/Usuń bloki

Przebuduj blok

Rozstrzel blok
