Cięcie powierzchnią

Możemy tworzyć wycięcia w modelu bryłowym przez usunięcie materiału przy użyciu powierzchni lub płaszczyzny. W częściach wieloobiektowych możemy wybrać, które obiekty chcemy zachować.

Aby przeciąć obiekt bryłowy przy pomocy powierzchni lub płaszczyzny, należy:

  1. Edycja obiektu bryłowego: w drzewie operacji FeatureManager kliknąć obiekt bryłowy, a następnie opcję Edytuj część.

    Polecenie Edytuj może różnić się w zależności od wybranej operacji.

  2. Kliknąć Cięcie powierzchnią na pasku narzędzi Operacje lub kliknąć Wstaw > Wytnij > Powierzchnią.
  3. W menedżerze właściwości PropertyManager, w części Parametry cięcia powierzchnią, wybrać powierzchnię lub płaszczyznę do użycia do cięcia obiektów bryłowych.

  4. Sprawdzić podgląd. W razie potrzeby kliknąć Odwróć wycięcie , aby odwrócić kierunek cięcia.

    Strzałka wskazuje w kierunku części bryły, która zostanie odrzucona.

  5. W częściach wieloobiektowych pod Zakres operacji, wybrać jedną z poniższych opcji:
    • Wszystkie obiekty. Powierzchnia tnie wszystkie obiekty za każdym razem gdy operacja zostaje przebudowana. Jeśli dodamy nowe obiekty do modelu, które poprzedzają operację cięcia w drzewie operacji FeatureManager i które są przecinane przez powierzchnię tnącą, zostaną one również przebudowane, aby zawierać wycięcie.
    • Wybierz obiekty. Powierzchnia tnie tylko obiekty wybrane przy użyciu wskaźnika. Jeśli do modelu zostaną dodane nowe obiekty, które będą przecinane przez powierzchnię tnącą, należy kliknąć prawym przyciskiem myszy i wybrać opcję <span style="font-weight: bold;">Edytuj operację</span>, po czym wybrać te obiekty, aby dodać je do listy wybranych obiektów. Jeśli nie dodamy nowych obiektów do listy wybranych obiektów, pozostaną one bez zmian.

      Wybrane obiekty bryłowe zostaną podświetlone w obszarze graficznym i wymienione w części Zakres operacji obok .

    • Auto-wybór (dostępne z opcją Wybrane obiekty). Automatycznie wybiera wszystkie stosowne przecinające się obiekty. Opcja Auto-wybór jest szybsza niż opcja Wszystkie obiekty gdyż przetwarza tylko obiekty z początkowej listy i nie przebudowuje całego modelu. Po usunięciu zaznaczenia opcji Auto-wybór w obszarze graficznym należy wybrać te obiekty, które mają zostać przecięte.

      W poniższym przykładzie, tylko żółty obiekt (drugi z prawej) nie został wybrany.

  6. Kliknąć OKPM_OK.gif.
  7. Kliknąć powierzchnię w drzewie operacji FeatureManager i kliknąć opcję Ukryj, aby ukryć powierzchnię tnącą.

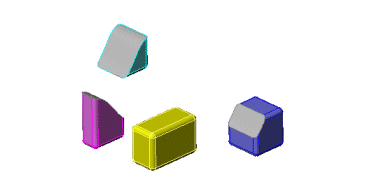

    Przecięte zostaną obiekty z wyjątkiem niezaznaczonego, żółtego obiektu. Powierzchnia tnąca zostanie ukryta.
