Przykład – kopiowanie z wiązaniami

Ten przykład przedstawia sposób dołączania wiązań podczas tworzenia dodatkowych wystąpień komponentu w złożeniu.

W tym przykładzie omówione będzie złożenie zacisku, który zawiera kołek, łącznik i dźwignię. Kołek ma dwa wiązania, utrzymujące go w miejscu – jedno koncentryczne i jedno wspólne. Konieczne jest utworzenie dwóch nowych wystąpień kołka. W nowych kołkach potrzebne są te same wiązania, które zostały użyte w kołku oryginalnym.


1 – Kołek

2 – Łącznik

3 – Dźwignia

Dla pierwszego nowego wystąpienia kołka należy wyznaczyć nowe odniesienie wiązania koncentrycznego, a następnie użyć odniesienia ponownie dla wiązania wspólnego.

  1. Otworzyć złożenie zacisku.
  2. Kliknąć opcję Kopiuj z wiązaniami Tool_CopyWithMates_Assembly.gif (pasek narzędzi Złożenie) lub menu Wstaw > Komponent > Kopiuj z wiązaniami.
  3. W menedżerze właściwości PropertyManager, jako Wybrane komponenty wybrać kołek w obszarze graficznym.



    W części Wiązania wyszczególnione są dwa wiązania: jedno koncentryczne i jedno wspólne.


  4. Kliknąć w polu wyboru pod wiązaniem koncentrycznym.

    Odniesienie wiązania zostanie podświetlone w obszarze graficznym.

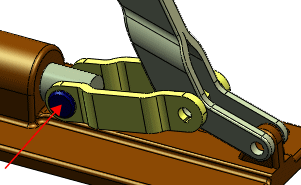

  5. Wybrać otwór łącznika, jak przedstawia ilustracja:


    W obszarze graficznym pojawi się podgląd kołka w otworze i podświetlone zostanie odniesienie wiązania dla następnego wiązania. W menedżerze właściwości PropertyManager podświetlone zostanie pole wyboru dla wiązania wspólnego.


    Teraz należy wyznaczyć odniesienie dla wiązania wspólnego. Ponieważ dwie płytki dźwigni są współpłaszczyznowe, w nowym kołku można użyć tego samego odniesienia co w oryginalnym.

  6. W menedżerze właściwości PropertyManager, dla wiązania wspólnego należy wybrać Powtórz, aby użyć tego samego odniesienia wiązania, jakiego użyto dla pierwotnego kołka.
  7. Kliknąć PM_OK.gif.

    Kopia kołka zostanie dodana do złożenia. Pole wyboru zostanie wyczyszczone, aby umożliwić dodanie kolejnej kopii.

    Teraz należy dodać kołek, w którym skopiowane będą wiązania z wystąpienia oryginalnego, ale w dwóch wiązaniach wykorzystane zostaną nowe odniesienia.

  8. Wybrać otwór w dźwigni.


  9. W menedżerze właściwości PropertyManager, dla wiązania wspólnego wyczyścić opcję Powtórz.

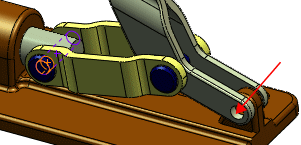

  10. Wybrać płaską ścianę dźwigni jako odniesienie wiązania dla wiązania wspólnego dla tej kopii kołka.


  11. Kliknąć dwukrotnie PM_OK.gif.

    Kopie kołka pojawią się w drzewie operacji FeatureManager. Ich wiązania pojawią się w folderze Wiązania FM_mategroup.gif.
