Adicionar/remover bloco
É possível adicionar ou remover entidades de esboço. Quando você remove entidades de esboço de um bloco, essas entidades são promovidas do nível do bloco ao próximo nível intermediário. A adição de um bloco reverte o processo.
Adicionar/remover bloco é útil quando você tem um esboço complexo; por exemplo, um arquivo importado, e quer usar as entidades selecionadas do esboço como blocos.
Para adicionar/remover um bloco:
-
No modo Editar esboço, selecione um Bloco
na árvore de projetos do FeatureManager.
-
Clique em Editar bloco
(barra de ferramentas Bloco) ou Ferramentas, Blocos, Editar.
|
|
|
O circuito é um único bloco.
|
-
Clique em Adicionar/remover bloco
(barra de ferramentas Bloco) ou Ferramentas, Blocos, Adicionar/remover.
-
No PropertyManager, em Entidades do bloco, selecione as entidades que deseja adicionar ou remover.
|
|
|

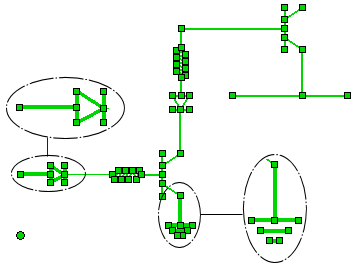

As entidades do esboço marcadas serão removidas do bloco.
|
-
Clique em
, clique no canto de confirmação do bloco
e, em seguida, feche o esboço.
As entidades selecionadas ainda fazem parte do esboço, porém, foram promovidas ao nível do esboço.
