PropertyManager de Bloco

Para exibir o PropertyManager de Bloco, selecione uma entidade de esboço do tipo bloco enquanto está no modo Editar esboço.

Relações existentes

Lista as relações do bloco selecionado.

Adicionar relações

Lista as relações que podem ser adicionadas ao bloco selecionado.

Definição

Vincular ao arquivo. Propaga alterações realizadas no arquivo original para todas as instâncias do bloco.

Procurar. Quando Vincular ao arquivo está selecionado, insere outra instância do bloco atual ou de outro bloco que está vinculado a um arquivo.

Não é possível editar o bloco no documento atual.

Editar. Permite editar o bloco.

Ponto de inserção. Insere um manipulador de ponto que pode ser arrastado para a posição necessária.

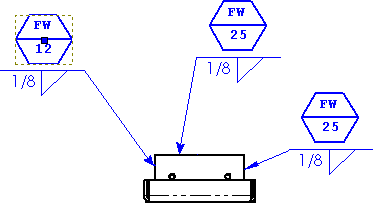

Pontos de inserção e de linha de chamada (apenas desenhos). bsp;</spaces>-->Insere um manipulador de ponto e linha de chamada que pode ser arrastado de maneira independente para a posição necessária.

Para construção. Converte o bloco selecionado em geometria de construção.

Parâmetros

Escala do bloco . Indica a escala do bloco. O valor predeterminado 1 é o tamanho do bloco original.

Dimensões de escala (apenas desenhos). Aplica escala a qualquer dimensão (incluindo altura do texto, tamanho da seta e linhas de extensão/espaçamento de offset) de acordo com a Escala do bloco .

Rotação do bloco . Ajusta a orientação do bloco. O valor predeterminado 0 é o ângulo na criação do bloco original.

Travar ângulo. Trava a orientação do bloco para que ele não possa ser girado para um ângulo diferente. É possível arrastar o bloco, mas o ângulo permanece fixo.

Linha de chamada, Layer e Exibição de texto/dimensão são usados apenas em documentos de desenho .

Linha de chamada

Estilo de seta. Selecione um estilo.

Layers

Layer . Para desenhos com layers nomeadas.

Exibição de texto/dimensão

Exibição de texto . Selecione uma instância de bloco para ver como as notas são exibidas nos blocos.

• Normal. Mostra todas as notas visíveis no bloco.

• Tudo. Exibe todas as notas, sem considerar suas configurações.

• Nenhum. Torna todas as notas invisíveis.

Atributos . Edita os valores dos atributos de nota se você tiver incluído nomes de atributos na definição do bloco. Selecione uma instância de bloco e clique em Atributos para definir o valor do atributo. Não é possível alterar o valor dos atributos marcados como Somente leitura.

Exibir dimensões . Selecione ou desmarque.

Propriedades de massa (somente para o SolidWorks Motion)

Massa . O valor de massa usado na execução dos estudos de movimento de Análise de movimento.

Mover Centro de massa. Clique para arrastar ou exibir o centro de massa do bloco na área de gráficos.

Redefinir centro de massa. Redefine o centro de massa do bloco.

Momentos de inércia. Clique para modificar os momentos de inércia predeterminados da massa.
