Resistência térmica de contato - Exemplo

Na indústria eletrônica, os chips são usualmente unidos às bases por uma camada fina de epóxi. Situações semelhantes são encontradas em outras indústrias. A modelagem da camada de epóxi como componente separado exige o uso de um tamanho de elemento muito pequeno, que pode resultar em falha de geração da malha ou em uma quantidade desnecessariamente grande de elementos.

Para considerar a resistência térmica causada pela camada de epóxi, você não precisa modelá-la. A Resistência térmica de contato é implementada como uma condição de contato superfície-superfície. Você pode especificar a resistividade total ou a resistividade por unidade de área

Geração de modelos de Resistência térmica de contato

Existem duas formas de criar modelos de resistência térmica de contato:

• Você pode desprezar a fina camada de epóxi quando criar a geometria. Em outras palavras, as faces dos componentes que são na realidade são separadas por uma camada fina, no modelo estarão em contato.

• Você pode considerar a fina camada de epóxi quando criar a geometria. Neste caso, existirá um espaçamento entre as faces do contato térmico. Existem dois pontos a considerar se esta abordagem for usada:

• • Os resultados são mais precisos quando a distância entre as duas faces em contato é menor que ou igual ao tamanho do elemento na vizinhança. O exemplo abaixo pode fornecer resultados impreciso.

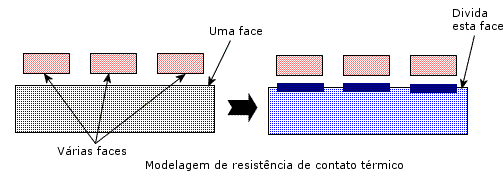

• Para especificar diferentes resistências térmicas entre uma face grande e várias faces menores, você precisa dividir a face grande em várias faces menores antes de atribuir uma resistência de contato térmico aos diversos pares.

Para definir a resistência de contato térmico:

1. Em um estudo térmico, clique com o botão direito em Conexões e selecione Conjunto de contato.

O PropertyManager de Conjunto de contato é exibido.

2. Defina o Tipo como Resistência térmica.

3. Em Faces, arestas, vértices para Conj. 1 , selecione as entidades desejadas associadas a um ou mais componentes.

4. Em Faces para Conj. 2 , selecione as faces desejadas de outro componente.

5. Selecione Resistência térmica e faça o seguinte:

   1. Defina Unidades com o sistema de unidades que você quer usar.

   2. Selecione Total ou Distribuído e digite um valor.

6. Em Avançado, selecione Nó-superfície ou Superfície-superfície. A opção Nó-nó não permite especificar uma resistência térmica, pois os nós conectados das faces em contato terão a mesma temperatura (condução perfeita).

7. Clique em .
