Design Clipart
O Design Clipart permite encontrar e reutilizar diversas entidades do SolidWorks, do DWG e arquivos DXF.
Como funciona o Design Clipart
O Design Clipart usa a Pesquisa de arquivo e modelo do SolidWorks
para pesquisar pastas específicas, localizar e dissecar arquivos, e então extrair dados que podem ser reutilizados no SolidWorks.
-
As peças são dissecadas em recursos (extrusões e cortes), esboços e blocos.
-
Os recursos são dissecados em esboços.
-
Os desenhos são dissecados em tabelas gerais e blocos.
-
Os arquivos DWG/DXF são dissecados em tabelas, blocos e vistas.
Os arquivos de origem não são alterados quando dissecados pelo Design Clipart.
Usar a pesquisa do SolidWorks
|
|
|
As imagens criadas durante a dissecação são exibidas como miniaturas na guia Pesquisa  quando você usa uma Pesquisa do SolidWorks para localizar
Arquivos e modelos
. Arraste as miniaturas para os arquivos do SolidWorks, a fim de recriar as entidades dissecadas.
|
|
|
|
|
|

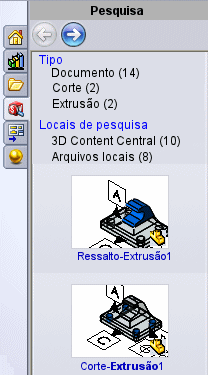

Nos resultados da Pesquisa, selecione a miniatura de um arquivo dissecado e clique  na barra de ferramentas de contexto para exibir uma miniatura da entidade dissecada no painel de resultados da Pesquisa.
A caixa Pesquisa do SolidWorks exibe o caminho da pesquisa até a entidade. No painel Pesquisar, as entidades são filtradas por tipo e por local de pesquisa.
Por exemplo, ao selecionar Boss-Extrude1 na imagem mostrada, outra miniatura do Sketch3 dissecado aparece no painel de resultados da pesquisa.
O caminho até a extrusão é exibido na caixa Pesquisar do SolidWorks.
|
|
Para usar o Design Clipart para dissecar imediatamente um arquivo individual:
-
Use a Pesquisa de Arquivos e modelos bsp; do SolidWorks para encontrar o arquivo.
-
Na guia Pesquisar , clique duas vezes na miniatura do arquivo
Uma mensagem pergunta se você quer dissecar o arquivo.
-
Clique em Sim.
O arquivo é aberto, dissecado e fechado. As imagens em miniatura das entidades dissecadas aparecem no painel Pesquisar.
Para usar o Design Clipart com o Agendador de Tarefas do SolidWorks:
-
Crie uma pasta de dissecação e coloque nela os arquivos a serem dissecados.
-
Clique em Opções
, Locais de arquivos. Em Exibir pastas para, selecione Caminhos de pesquisa. Adicione a pasta de dissecação em Pastas e clique em OK.
-
Clique em Opções , Pesquisa e selecione Programar dissecação diariamente para automaticamente dissecar arquivos nos caminhos de pesquisa.
-
Defina uma Hora inicial diária e uma Hora final diária para executar a dissecação do Design Clipart (o padrão é início às 23:00).
O Agendador de Tarefas executa a tarefa de dissecação no horário programado.
Se uma dissecação deixar de ocorrer por mais de duas horas, o Design Clipart não tenta executar a mesma dissecação programada no dia seguinte. Por exemplo, você configurou o horário de início da dissecação para 23:00, mas desligou o computador às 18:00. Quando o computador for ligado na manhã seguinte às 9:00, a dissecação não realizada às 23:00 da noite anterior não será executada.
Para reutilizar as entidades do Design Clipart:
-
Disseque um arquivo utilizando a dissecação individual ou o Agendador de Tarefas.
-
Execute uma Pesquisa do SolidWorks para encontrar uma entidade do Design Clipart.
-
Abra um modelo ao qual deseja adicionar a entidade.
-
Arraste a entidade para dentro do arquivo.
