Exemplo de conversão de 2D em 3D

O desenho original é importado para um documento de peça como Esboço1.

As entidades de esboço no canto inferior esquerdo se tornam a vista Frontal.

As entidades no canto superior esquerdo se tornam a vista Superior.

As entidades no canto inferior direito se tornam a vista Direita.

As entidades no canto superior direito são uma vista Auxiliar.

A vista Frontal está à esquerda em baixo. As vistas Superior, Direita e Auxiliar são dobradas em posição perpendicular à vista Frontal.

Uma vista isométrica exibe a orientação dos esboços.

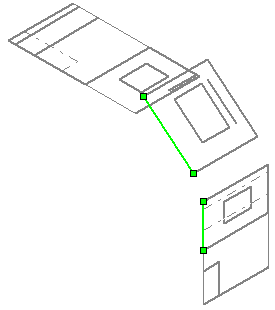

Alinhe as arestas esquerdas dos esboços Auxiliar e Superior, em seguida os esboços Direito e Auxiliar.

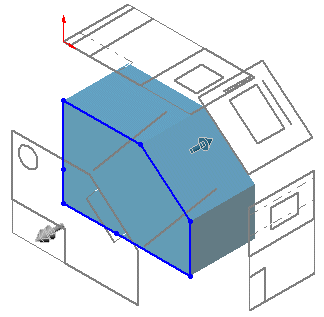

Faça a extrusão do recurso base.

Corte ou extrude outros recursos. Neste exemplo, um furo redondo, um furo retangular e um entalhe retangular são cortados para concluir a peça.
