Soldagens - aparar e estender

É possível usar segmentos e outros corpos sólidos para aparar segmentos de modo que eles fiquem a topo corretamente na peça de soldagem. Com Aparar/estender, é possível aparar ou estender:

• Dois segmentos em um canto onde eles se encontram.

• Um ou mais segmentos contra a um outro corpo sólido.

• Ambas as extremidades de um segmento ao mesmo tempo.

Você deve aparar todos os cantos de um modelo de soldagem para garantir que os comprimentos dos segmentos sejam calculados de maneira correta.

Para aparar segmentos:

1. Clique em Aparar/estender (barra de ferramentas Soldagens) ou em Inserir, Soldagens, Aparar/estender.

2. Defina as opções a seguir e clique em .

Tipo de canto

Clique em um dos seguintes tipos de canto :

• Aparar extremidade

• Aparar 45º

• Canto1

• Canto2

Corpos a aparar

• Para os tipos de canto Aparar 45º, Canto1 e Canto2, selecione um corpo a ser aparado.

• Para o tipo de canto Aparar extremidade, selecione um ou mais corpos a serem aparados.

• Permitir extensão. Se o segmento não atinge o limite de aparagem, estende o segmento até seu limite.

Limites da aparagem

Selecione um tipo de limite de aparagem (apenas para o tipo de canto Aparar extremidade):

• Face/plano . Use uma face plana como limite de aparagem.

• Corpos. Use um corpo como limite de aparagem.

Selecionar Face / Plano como o Limite de aparagem é normalmente mais eficiente e oferece melhor desempenho. Selecione Corpos apenas ao aparar contra uma entidade não plana, como uma tubulação arredondada ou uma superfície graduada.

Face/Corpos

• Para os tipos de canto Aparar 45º, Canto1 e Canto2, selecione um segmento adjacente a ser aparado.

• Para o tipo de canto Aparar extremidade, selecione uma ou mais faces ou corpos adjacentes a serem aparados. Se você selecionar Face / Plano para Limite de aparagem, alterne entre manter ou descartar para escolher quais segmentos devem ser mantidos.

Visualização. Selecione para visualizar a aparagem na área de gráficos. Por razões de desempenho, desative esta opção para estruturas complexas até você que tenha selecionado todos os itens a serem aparados.

Permitir extensão. Selecione para permitir que componentes estruturais sejam estendidos ou aparados. Desmarque para permitir apenas a aparagem. Quando usar esta opção, examine cuidadosamente a visualização para garantir que os resultados estão corretos.

Corte simples entre corpos . Faz com que os componentes estruturais acompanhem a primeira face de contato (útil para a manufatura).

Corte de ajuste entre corpos . Apara o componente estrutural com o corpo de contato.

Espaçamentos de solda. Selecione esta opção e depois insira o Espaçamento de aparagem de solda para providenciar o espaço para um cordão de solda. O espaçamento reduz o comprimento do item aparado, mantendo o comprimento total da estrutura.

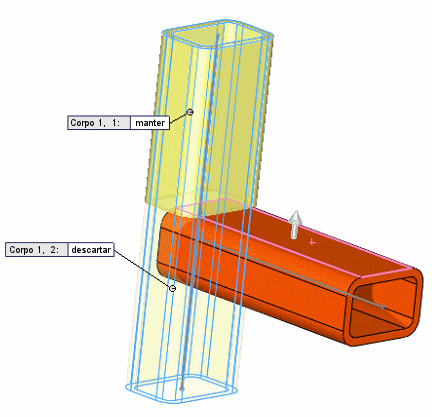

Chamadas. Se o limite de aparagem interceptar o item a ser aparado, chamadas aparecem próximo aos segmentos aparados com uma identificação do corpo e a chave bsp;para que você decida se quer manter ou descartar o segmento.

Se você aparar com um plano ou face e mantiver todas as partes, elas serão cortadas. Se você descartar alguma das peças, as peças adjacentes restantes são combinadas.
