PropertyManager de Aresta-Flange

Você pode adicionar flanges de aresta a uma ou mais arestas.


Para exibir esse PropertyManager, em uma peça de chapa metálica, clique em Flange de aresta Tool_Edge_Flange_Sheet_Metal.gif (barra de ferramentas Chapa metálica).

Parâmetros de flange

PM_sheetmtl_Edge_Flange_Edge.gif Aresta Seleciona arestas na área de gráficos.
Para mesclar corpos em uma peça de chapa metálica multicorpos, selecione somente uma aresta.
  Perfil de flange de aresta Edite o esboço do perfil.
  Usar raio predeterminado Selecione ou desmarque.
  Usar tabela de calibres (disponível somente quando uma tabela de calibres de chapa metálica tiver sido selecionada para a peça) Marque ou desmarque.
PM_SM_bend_radius.gif Raio de dobra Defina um valor quando Usar raio predeterminado e Usar tabela de calibres estiverem desmarcadas.
PM_Gap_Distance.gif Distância de espaçamento Defina um valor.

Ângulo

PM_angle.gif Ângulo do flange Defina um valor. Se você selecionar Até a aresta e mesclar para Comprimento do flange para mesclar dois corpos em uma peça multicorpos, o ângulo será bloqueado. Clique em PM_locked.gif para desbloquear o ângulo e alterá-lo.
select_face_planar.png Selecione a face Selecione a face para definir a relação paralela ou perpendicular para Ângulo do flange.
  Perpendicular à face Define o flange de aresta perpendicular à face em Selecionar face.
  Paralelo à face Define o flange de aresta paralelo à face em Selecionar face.

Comprimento do flange

  Condição final de comprimento Selecione um dos seguintes:
Cego
Cria o flange de aresta com base no Comprimento e Direção que você especificar.
  • Comprimento PM_distance_nonum.gif
  • Inverter direção PM_reverse_direction.gif. Altera a direção do flange de aresta.

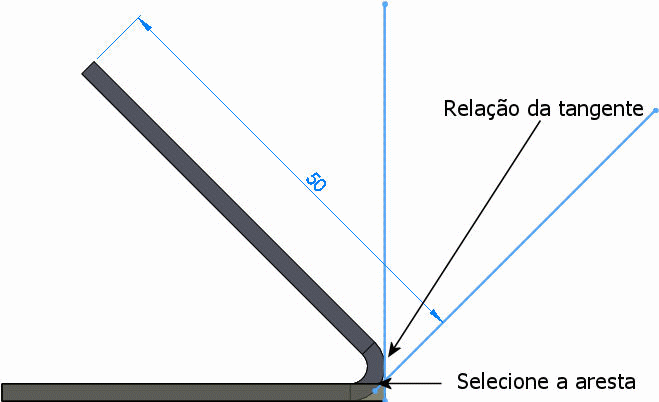

  • Ponto virtual externo PM_shm_Outer_Virtual_Sharp.gif, Ponto virtual interno PM_shm_Inner_Virtual_Sharp.gif, Dobra tangente PM_Tangent_Bend.gif. Especifica a origem da medida. Um esboço virtual cria um ponto de esboço no ponto de interseção virtual de duas entidades de esboço. A opção de Dobra tangente é válida para dobras maiores que 90º e permite usar o comprimento de tangente de um flange como base para o cálculo do comprimento. Você pode digitar o comprimento da tangente sem usar cálculos adicionais.
Até o vértice
Cria o flange de aresta até o vértice que você seleciona na área de gráficos. Você pode criar o flange de aresta normal para o plano de flange ou paralelo ao flange de base.
  • Normal ao plano de flange
    O vértice selecionado é coincidente com a face da extremidade do flange da aresta.
    Paralelo ao flange de base
    O vértice selecionado passa pelo plano paralelo à face do flange de base.
    edge flange normal to flange plane.gif edge_flange_parallel_to_base_flange.gif
    Normal ao plano de flange. O vértice vermelho é coincidente com a face da extremidade do flange da aresta. (Uma linha de esboço é exibida para aumentar a clareza.) Paralelo ao flange de base. O vértice vermelho passa pelo plano paralelo à face do flange de base. (Uma linha de esboço é exibida para aumentar a clareza.)
Até a aresta e mesclar
Em uma peça multicorpos, mescla a aresta selecionada com uma aresta paralela em outro corpo. Selecione uma aresta de referência "até" no segundo corpo.
  • Ponto virtual externo PM_shm_Outer_Virtual_Sharp.gif, Ponto virtual interno PM_shm_Inner_Virtual_Sharp.gif
    Especifica a origem da medida.
  • Selecione uma aresta de referência "até" PM_sheetmtl_Edge_Flange_Edge.gif

Posição do flange

  Posição da dobra Selecione um dos seguintes:
Material no interior PM_shm_Material_Inside.gif
Material no exterior PM_shm_Material_Outside.gif
Dobrar para fora PM_shm_Bend_Outside.gif
Dobrar a partir do ponto virtual pm_shm_BVS.gif
Tangente à dobra PM_Tangent_to_Bend.gif
Válido para todas as opções de comprimento de flange e para dobras superiores a 90º. A posição do flange sempre será tangente à face lateral fixada à aresta selecionada e o comprimento do flange sempre se manterá.

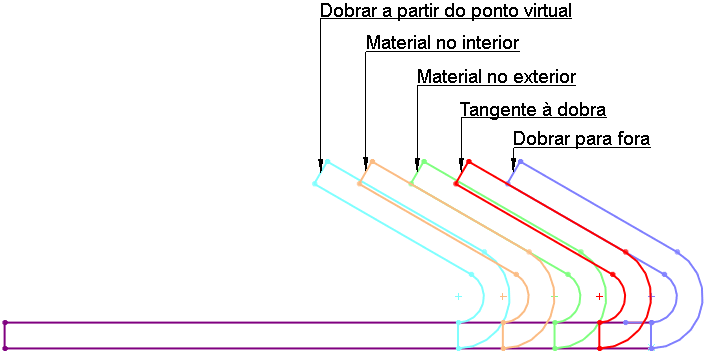

Edge Flange Positions.gif
  Aparar dobras laterais Selecione para remover o material extra.
  Offset Selecione para aplicar offset ao flange no corpo de chapa metálica.
  Condição final de offset Selecione um item para Condição final de offset.
PM_reverse_direction.gif Inverter direção Altere a direção do offset.
PM_distance_nonum.gif Distância de offset Defina um valor.

Tolerância de dobra personalizada

Marque para definir um Tipo de tolerância da dobra e um valor para a tolerância de dobra.

Tipo de alívio personalizado

Selecione um Tipo de alívio personalizado para adicionar cortes de alívio, depois selecione o tipo de corte de alívio.

Se o Tipo de alívio for:
  • Retângulo ou Oblongo e você marcar Usar taxa de alívio, defina um valor para Taxa.
  • Retangular ou Oblongo e você desmarcar Usar taxa de alívio, defina valores para Largura de alívio PM_Relief_Width.gif e Profundidade de alívio PM_Relief_Depth.gif.
  • Ruptura, selecione Rasgo PM_CustomRelief_Tear_Rip.gif ou Estender PM_CustomRelief_Tear_Extend.gif.
