Propriedades do documento - Etiquetas da vista auxiliar

Você pode especificar as configurações de desenho no nível do documento para etiquetas da vista auxiliar.

Para abrir essa página, com um desenho aberto, clique em Opções (barra de ferramentas Padrão), selecione Propriedades do documento e depois selecione Etiquetas da vista > Auxiliar.

Padrão geral de desenho

Padrão geral de desenho Herdado das configurações da página Padrões de desenho selecionada

Padrão de vista auxiliar de base

Padrão de vista auxiliar de base
Selecione um padrão:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Estilo da linha

Estilo da linha Selecione: um estilo.
Espessura da linha Selecione: uma espessura ou selecione Tamanho personalizado e digite uma espessura.

Texto da seta auxiliar

Fonte

Clique para modificar a fonte.

Exibir texto de etiqueta

Fonte

Clique para modificar a fonte.

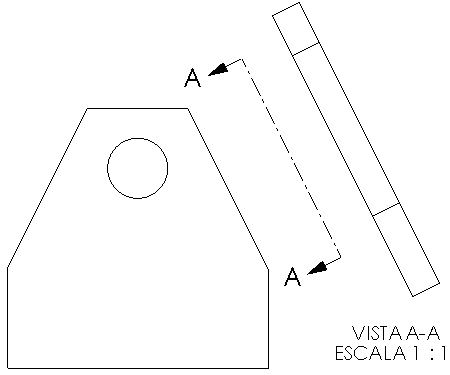

Exemplo de exibição de texto de etiqueta

Opções de etiqueta

De acordo com o padrão Selecione para atender ao padrão de base. Desmarque para modificar os parâmetros da etiqueta de vista:
  • Nome. Selecione um título para ser exibido na etiqueta da vista.
  • Etiqueta. Selecione para que a letra de etiqueta correspondente à etiqueta na vista-pai seja exibida na etiqueta da vista.
  • Escala. Selecione uma etiqueta para a escala.
  • Delimitador. Selecione uma opção de exibição de escala:
    • Para apresentar a escala com dois números separados por um delimitador, selecione:
      • X:X
      • X/X
      • (X:X)
      • (X/X)
    • Para apresentar a escala como a razão de dois números seguida por X selecione # X.
    • Para ocultar a escala, selecione <Nenhuma>.
  • Uma opção de exibição de etiqueta:
    • Empilhada. Exibe a etiqueta da vista com nome e etiqueta empilhados sobre a escala.
    • Em linha. Exibe o nome e a etiqueta na mesma linha.
Exibir etiqueta acima da vista Selecione para exibir a etiqueta acima da vista.

Exemplos de opções de etiqueta

Nome VIEW
AUXILIARY
<Nenhuma>
Etiqueta X
X-X
X X
<Nenhuma>
Escala SCALE
SCALE:
<Nenhuma>
Delimitador X:X
X/X
(X/X)
(X:X)
# X
<Nenhuma>

Layer

Layer
Selecione uma camada.
Você deve primeiro criar camadas para o desenho antes de selecioná-las para propriedades do documento.
As configurações de camadas do documento da etiqueta de vista sobrescrevem as configurações de Estilo de linha da etiqueta de vista.
