Soldagens - alterar tratamento de canto

Em um componente estrutural você pode substituir o tratamento de canto de um grupo ou entre grupos adjacentes. Pode também mesclar um corpo de arco com um corpo adjacente e especificar espaçamentos de solda e a ordem de aparagem.

Para alterar um tratamento de canto:

1. Clique com o botão direito em um componente estrutural na árvore de projeto do FeatureManager e selecione Editar recurso.

2. Clique no canto a ser modificado.

3. Na caixa de diálogo Tratamento de canto, trabalhe com o grupo realçado, o Grupo 1. Se outros grupos se encontrarem neste canto, use as teclas de setas para percorrer a lista desses grupos.

4. Somente para arcos, marquet Mesclar corpos de segmento de arco para mesclar o arco com o corpo adjacente, criando um único corpo. Desmarque para manter os corpos separados.

5. Selecione o tratamento de canto : Aparar 45º , Canto1 ou Canto2 .

6. Selecione Mesclar corpos aparados em meia-esquadria para combinar corpos de membros de solda de forma que o comprimento do corpo de membro soldado resultante na lista de corte de solda seja igual a soma dos comprimentos máximos dos corpos de membros de solda não cortados. (Disponível ao selecionar Aplicar tratamento de canto e clicar em Aparar 45º .)

7. Selecione Definir espaçamentos de solda específicos do canto para definir um espaçamento de solda para o grupo.

8. Especifique o novo espaçamento de solda em Espaçamento entre segmentos conectados no mesmo grupo .

9. Defina a Ordem de aparagem.

Os grupos com um número baixo na ordem de aparagem aparam os grupos com números maiores Se dois grupos tiverem o mesmo número na ordem de aparagem, eles formam um ângulo reto, aparam os grupos com números maiores e são aparados pelos grupos com números menores.

9. Clique em .

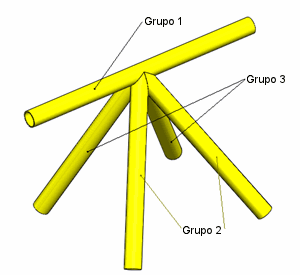

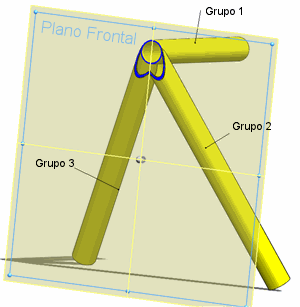

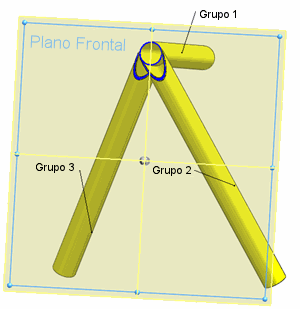

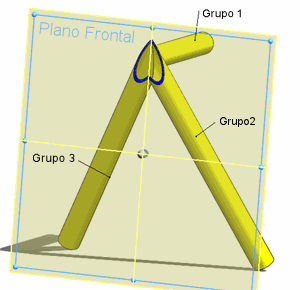

Exemplo
