Configurações de tamanhos de furo
No PropertyManager de
Especificação de furo
você pode configurar o tamanho dos furos do Assistente de Perfuração clicando em Configurações e selecionando
Esta configuração
, Todas as configurações ou Configurações específicas .
Em uma tabela de projeto, o cabeçalho da coluna para controlar a configuração de um componente usa esta sintaxe:
$HW-TAMANHO@nome_do_recurso
O cabeçalho da coluna não diferencia maiúsculas e minúsculas.
Clique nas células no corpo da tabela e selecione os tamanhos de furo na lista. Se uma célula for deixada em branco, o tamanho de furo predeterminado é o menor disponível para o tipo de furo.

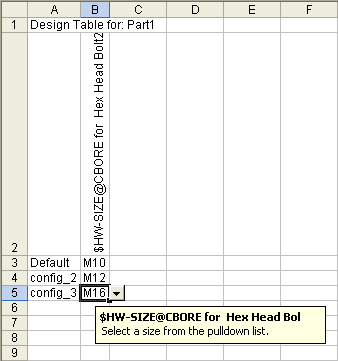

Exemplo de uma tabela de projeto que controla o tamanho de um furo do Assistente de Perfuração:
