Dimensão horizontal

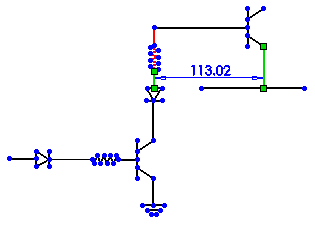

É possível especificar uma dimensão horizontal entre duas entidades. A direção horizontal é definida pela orientação do esboço atual.
Para especificar uma dimensão horizontal:
-
Em um esboço aberto, clique em Dimensão horizontal  (barra de ferramentas Dimensões/Relações) ou Ferramentas, Dimensões, Horizontal.
O ponteiro muda para  .
-
Selecione duas entidades para a dimensão.
 Você pode desfazer seleções anteriores ao pressionar Esc. Por exemplo, ao dimensionar várias entidades usando a ferramenta Dimensão horizontal , você pode pressionar Esc para desfazer a última seleção. Isso é útil caso você selecione acidentalmente uma entidade que não deseja dimensionar.
-
Defina o valor na caixa Modificar e clique em  .
-
Clique em um local para posicionar a dimensão.
|
|
