Usar pontos de controle de raio variável
Você pode manipular e atribuir valores de raio aos pontos de controle entre os vértices de um filete de raio variável.
Os filetes de raio variável contêm visualizações. É possível selecionar Visualização completa, Visualização parcial ou Nenhuma visualização no PropertyManager de Filete.
Informações sobre o uso dos pontos de controle de filete de raio variável:
-
Você pode atribuir um valor de raio a cada ponto de controle ou atribuir valores a um ou aos dois vértices contidos.
-
O sistema assume como valor predeterminado os três pontos de controle localizados em incrementos equidistantes de 25%, 50% e 75% ao longo da aresta entre os dois raios variáveis.
-
É possível alterar a posição relativa de cada ponto de controle com o uso dos seguintes métodos:
-
-
É possível adicionar ou subtrair pontos de controle ao longo da aresta selecionada para aplicação de filete enquanto o filete é criado ou depois de sua criação usando Editar recurso. Adicionar ou subtrair os pontos de controle ao longo da aresta os posiciona em incrementos equidistantes ao longo dessa aresta.
-
-
Adicionar pontos de controle: Você pode selecionar um ponto de controle e arrastá-lo com a tecla Ctrl pressionada para criar um ponto de controle adicional em um novo local. Ou, no PropertyManager, você pode incrementar o valor em Número de instâncias
. O fato de adicionar novos pontos de controle por meio do PropertyManager adiciona pontos às posições predeterminadas.
-
Subtrair pontos de controle: Você pode remover pontos de controle específicos clicando no botão direito do mouse e selecionando Excluir no menu de atalho. Ou, no PropertyManager, você pode diminuir o valor em Número de instâncias . A exclusão de novos pontos de controle por meio do PropertyManager remove os pontos das posições predeterminadas.
-
É possível selecionar mais de uma entidade de esboço para aplicar filete. Conclua cada entidade antes de selecionar outra em Itens a aplicar filete
, da seguinte forma:
-
-
Aplique primeiro um raio a cada vértice
-
Aplique valores de raio a um ou a todos os pontos de controle
-
Altere a posição de um ponto de controle antes ou depois de aplicar um valor de raio
-
Adicione novos pontos de controle, se necessário
|
|
|
|

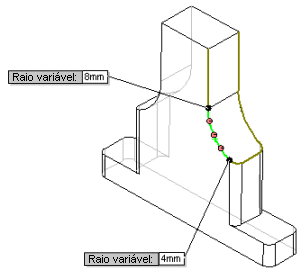

Modelo com entidade de esboço única selecionada e três pontos de controle não-atribuídos predeterminados.
|
Modelo com raios atribuídos aos pontos de controle em locais predeterminados.
 Para selecionar dois segmentos de esboço, atribua raios aos vértices e aos pontos de controle da primeira entidade de esboço antes de selecionar quaisquer outras entidades de esboço.
|
|
|
|
|
Modelo com dois segmentos de esboço selecionados e raio atribuído ao vértice proveniente da segunda entidade.
Antes de atribuir raios aos pontos de controle, atribua um raio ao vértice.
|

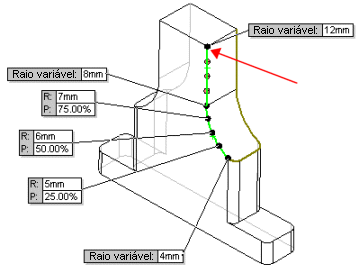

Modelo com dois segmentos de esboço selecionados e todos os pontos de controle com raios atribuídos.

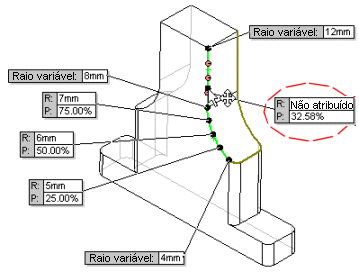

As posições novas e antigas de ponto de controle são exibidas, mas somente a nova possui a chamada.
|
|
|
|
|
É possível atribuir valores de raio a qualquer número de pontos de controle ou deixá-los como não-atribuídos.
|
Filete de raio variável aplicado
|
