Сварные детали - Изменить обработку углов

В рамках конструкции можно изменить обработку углов внутри группы или между смежными группами. Можно также объединить тело дуги со смежным телом и задать зазоры сварки и порядок отсечения.

Чтобы изменить обработку углов:

1. Нажмите правой кнопкой мыши конструкцию в дереве конструирования FeatureManager и выберите параметр Редактировать элемент.

2. Нажмите угол, который требуется изменить.

3. В диалоговом окне Обработка углов выполните необходимые действия в выделенной группе – группе 1. Если в этом углу встречаются дополнительные группы, с помощью кнопок со стрелками перейдите к другим группам.

4. Только для дуг выберите параметр Слияние сегментов дуги, чтобы объединить дугу со смежным телом и создать единое тело. Отмените этот параметр, чтобы сохранить отдельные тела.

5. Выберите обработку углов : Граничное - Кромка под углом , Граничное - Стыковое соединение1 или Граничное - Стыковое соединение2 .

6. Выберите Объединить отсеченные кромкой тела для объединения тел со сварными швами таким образом, чтобы длина конечного тела изделия сварки в список вырезов сварного изделия была равна сумме максимальных длин неразрезанных тел изделий сварки. (Доступно при выборе параметра Применить обработку углов и нажмите кнопку Граничное - Кромка под углом .)

7. Выберите параметр Установить угловые зазоры сварки, чтобы изменить значение зазора сварки для группы.

8. Укажите новый зазор сварки в параметре Зазор между соединенными сегментами одной группы .

9. Задайте Порядок отсечения.

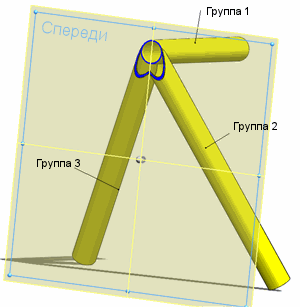

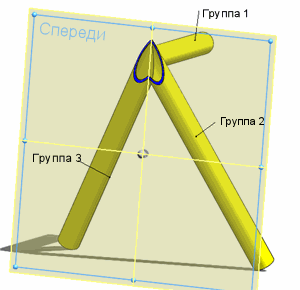

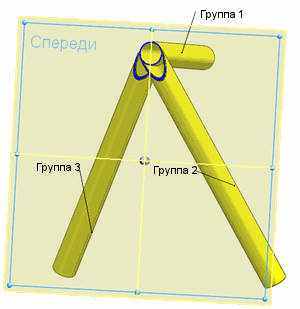

Группа с меньшим номером в порядке отсечения отсекает группу с большим номером. Если две группы имеют в порядке отсечения одинаковый номер, они отсекают друг друга, отсекают группы с большим номером и сами отсекаются группами с меньшим номером.

9. Щелкните .

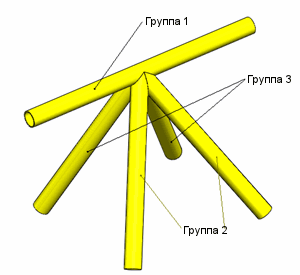

Пример
