Эскиз на грани детали

Чтобы создать новые элементы на детали, рисуйте новые элементы на грани детали.

Чтобы выполнить рисование на гранях модели:

  1. Выберите плоскую грань модели, на которой необходимо рисовать.

  2. Выберите инструмент эскиза на панели инструментовЭскиз, выберите Эскиз art\EDITMODL.gifили Вставка, Эскиз.

    Произойдет следующее:

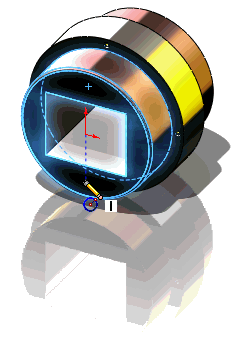

  • Отобразится соответствующий инструмент эскиза, а эскиз будет отображен при перетаскивании инструмента на грань модели.

На выбранной Вами грани отобразится масштабная сетка (если выбран параметр Отобразить масштабную сетку в Инструментах, Параметрах, Свойствах документа, Масштабной сетке/Привязать).

  • В строке состояния в нижней части окна SolidWorks появится сообщение Редактируется эскиз.

Чтобы выполнить рисование на другой грани, закройте текущий эскиз, выберите новую грань и откройте новый эскиз.

Также можно воспользоваться инструментом RapidSketch для открытия эскиза на плоской грани или плоскости с активным инструментом эскиза.
