Отображение результатов на панелях окна

Можно отобразить одновременно несколько результатов в отдельных окнах. Можно также строить эпюры и сравнивать результаты различных исследований. Инструмент Сравнить результаты предоставляет альтернативный вариант сравнения эпюр одного или нескольких исследований.

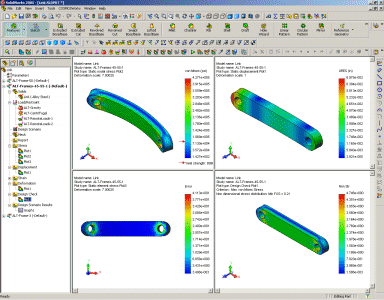

Чтобы отобразить несколько результатов в отдельных окнах:

  1. После выполнения исследования разделите графическую область на 4 панели.

  1. Нажмите на любую панель, затем определите эпюру нужного исследования.

Эпюра отображается на активной панели.

  1. Нажмите на другую панель, чтобы активизировать ее, затем определите другую эпюру в том же исследовании.

  2. Эпюра отображается на активной панели.

  3. Чтобы отредактировать определение эпюры, нажмите внутри панели, где показана эпюра, затем исправьте определение эпюры.

Чтобы отобразить результаты нескольких исследований одновременно:

  1. После успешного выполнения нужных исследований, разделите графическую область.

  2. Нажмите на любую панель, чтобы активизировать ее.

  3. Определите эпюру результатов исследования.

Эпюра отображается на активной панели.

  1. Активизируйте другую панель, затем определите эпюру с таким же результатом из другого исследования.

Эпюра отображается на активной панели.

Можно определить до 4 эпюр из 4 разных исследований.
