PropertyManager Свойства плоскости

После добавления плоскости в трехмерный эскиз можно добавлять или изменять сведения об этой плоскости.

Чтобы отобразить окно "Свойства плоскости":

Выберите трехмерную плоскость, которую необходимо отобразить в окне PropertyManager Свойства плоскости.

В трехмерный эскиз добавится Плоскость1.

Плоскость1 становится активной.

Существующие взаимосвязи

Отображение взаимосвязей для плоскости.

Чтобы просмотреть взаимосвязи:

Выберите записи в разделе Существующие взаимосвязи , чтобы выделить их в графической области.

Добавить взаимосвязи

Отображение взаимосвязей, которые можно добавить.

Настройки

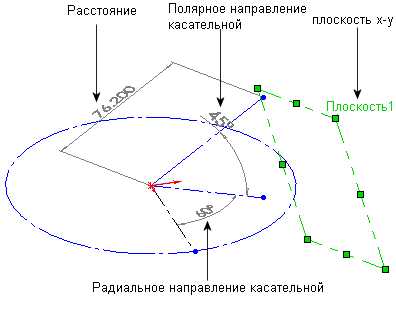

размещение плоскости в трехмерном пространстве на основе углов и координат.

Расстояние. Отображение расстояние от плоскости до исходной точки эскиза вдоль направлений X, Y или Z.

Радиальное направление касательной. Управление углом между проекцией нормали к плоскости x-y и направлением X.

Полярное направление касательной. Управление углом между нормалью и ее проекцией на плоскость x-y.
