Свойства документа - Метки сечения

На уровне документа можно задать параметры черчения для меток сечения.

Чтобы открыть эту страницу, откройте чертеж, нажмите кнопку Параметры (панель инструментов Стандартная), перейдите на вкладку Свойства документа и выберите Метки видов > Сечение.

Общий чертежный стандарт

Общий чертежный стандарт

Заимствован из выбранных настроек страницы Чертежный стандарт.

Стандарт базового разреза

Стандарт базового разреза
Выберите стандарт.
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • ГОСТ
  • ГБ

Тип линии

Устанавливает стиль и толщину линии сечения для исходного вида.

Стандартное отображение Отображает непрерывную линию сечения в исходном виде.
Альтернативное отображение Отображает прерывистую линию сечения в исходном виде.

Текст стрелки сечения

Шрифт

Позволят менять шрифт.

Параметры метки

По стандарту

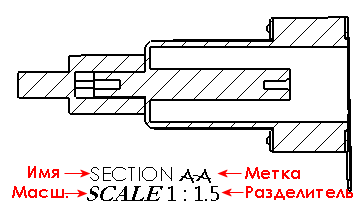

Выберите, чтобы обеспечить соответствие базовому стандарту. Отмените, чтобы изменить параметры метки вида:
Имя Определяет название в метке вида. Шрифт Задает шрифт названия в метке вида.
Метка Задает внешний вид буквы обозначения, соответствующей метке в родительском виде. Шрифт Задает шрифт метки в метке вида.
Масштаб Выберите метку для масштаба. Шрифт Задает шрифт для масштаба в метке вида.
Разделитель Выберите вариант отображения масштаба:
  • Чтобы масштаб отображался в виде двух чисел, между которыми стоит разделитель, выберите один из следующих вариантов:
    • X:X
    • X/X
    • (X:X)
    • (X/X)
  • Чтобы масштаб отображался в виде пропорции, за которой следует X, выберите # X.
  • Чтобы скрыть масштаб, выберите значение <Нет> .
Шрифт Задает шрифт для разделителя в метке вида.

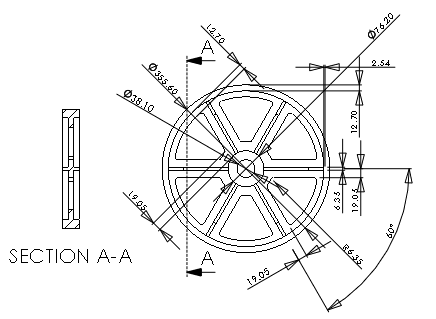

Вложенный Отображение метки вида с именем и обозначением, расположенными одно над другим в верхней части значения масштаба.
Поточный Отображение имени и обозначения в одной строке.
Отобразить метку над видом Отображение метки над видом.

Слой

Слой
Выберите слой.
Сначала требуется создать слои для чертежа, прежде чем их можно будет выбрать для свойств документа.
Настройки метки видов в слое документа заменяют настройки метки видов стиля линии.

Сечение/размер вида

Масштабировать по высоте букв стрелки разреза Выберите этот параметр, чтобы размер конца стрелки в сечениях автоматически изменялся в соответствии с высотой букв в сечении, если стрелки сечения имеют шрифт, отличный от шрифта текста стрелок сечения.

Отмените выбор этого параметра, чтобы изменить размеры стрелки.
Стиль Устанавливает тип стрелки для видов сечения.
Тип стрелки для видов сечений можно установить независимо от типа стрелки для размеров.
