Линейки Instant3D

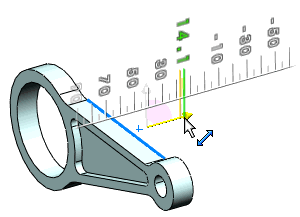

Использование экранных линеек для точного определения изменений.





При использовании повернутых элементов, уклона и небольших окружностей системы координат для поворота Плоскостей разреза в реальном времени отображается угловая линейка.

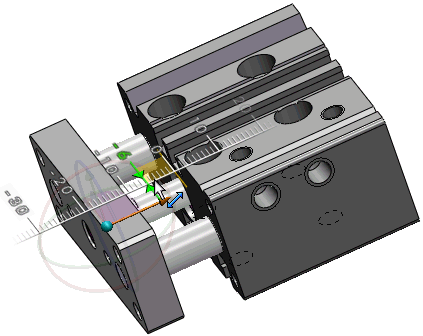

Теперь, если во время работы со сборкой в контекстном меню выбрать параметр Переместить с системой координат, отобразятся линейки и система координат, помогающие перемещать компоненты в определенное место.





При перемещении элементов путем перетаскивания маркеров системы координат линейки позволяют изменить положение элемента более точно.





Если указатель находится далеко от линейки, можно свободно перетаскивать размеры. Поместите указатель на линейке, чтобы выполнить привязку к делениям линейки.





Линейка также отображается, если параметр Редактировать элемент используется для следующих элементов:

  • Вытянутые элементы (бобышка, вырез и поверхность)

  • Повернутые элементы (бобышка, вырез и поверхность)

  • Базовая кромка

Если объект недоступен для перетаскивания, маркер отображается как , или при попытке перетащить маркер объекта отображается значок . В этом случае элемент либо не поддерживаются, либо ограничен.
