Взаимосвязи эскиза в трехмерных эскизах

Многие взаимосвязи, существующие в двухмерных эскизах, используются в трехмерных эскизах. Дополнительные взаимосвязи эскиза, поддерживаемые в трехмерном рисовании, включают:

  • Взаимосвязи Перпендикулярность между линией через точку на поверхности.

  • Взаимосвязи между трехмерными объектами эскиза, созданными на одной плоскости эскиза, и трехмерными объектами, созданными на других плоскостях эскиза.

  • Взаимосвязи симметрии относительно линии между 3D эскизами, созданными в одной плоскости.

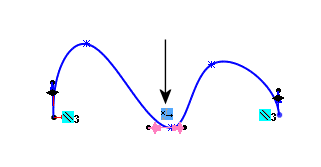

Взаимосвязи не применены

Применена взаимосвязь симметрии

  • Взаимосвязи с маркерами сплайна, например, по оси или между маркерами.

Взаимосвязи по оси X высвечены

  • Взаимосвязь по средней точке.

  • Равенство.

  • Взаимосвязь касательной или равной кривизны между гранями и сплайнами .

  • Взаимосвязи между дугами и другими объектами эскиза.

  • Взаимосвязи между дугами, например: концентричность, касательность и равенство.

  • Нормаль между линией и плоскостью или между двумя точками и плоскостью.

В 3D эскизе можно нарисовать элементы вдоль глобальных осей X, Y или Z.

Дуга с перпендикуляром, созданным на перпендикулярных плоскостях

Дуга с касательной и перпендикуляром к средней точке между объектами

Равные дуги, созданные на перпендикулярных плоскостях

  • Взаимосвязи Концентричность и Перпендикулярность между конусом и линией трехмерного эскиза.

Конический объект и трехмерный эскиз линии

Взаимосвязь Концентричность между объектами

Взаимосвязь Перпендикулярность между объектами
