Графические окна просмотра
Можно просмотреть модели и чертежи в одном, двух или четырех графических окнах.
|
Чтобы открыть четыре графических окна:
Нажмите Четыре вида  (панель инструментов Стандартные виды) или выберите Окно, Окно просмотра, Четыре вида.
|
|
В меню Window или на панели инструментов "Стандартные виды" можно выбрать следующие расположения окон просмотра:
|
|
Всплывающая подсказка
|
Отображенные виды
|
|
|
Один вид
|
Настроенный пользователем
|
|
|
Два вида - По горизонтали
|
Спереди и Сверху
|
|
|
Два вида - По вертикали
|
Спереди и Справа
|
|
|

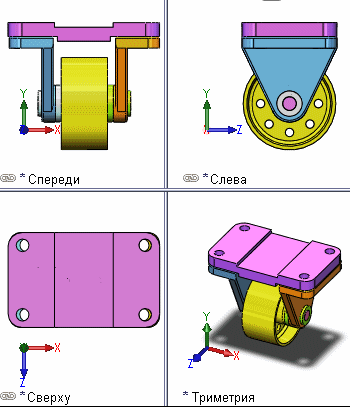

Четыре вида
|
Спереди, Справа, Сверху и Триметрия (по третьему углу) или Спереди, Слева, Сверху и Триметрия (по первому углу). Укажите По первому углу или По третьему углу в меню Инструменты, Параметры, Настройки пользователя, Отображение/Выбор.
|
-
Нижний левый угол каждого окна просмотра отображает текущую ориентацию.
-
Чтобы выбрать другую ориентацию, выберите Ориентация вида bsp;
bsp;(панель инструментов Отображения поверх окна вида).
-
При переключении из вида нескольких окон просмотра на вид одного окна просмотра в модели будет отображаться ориентация активного окна просмотра. При переключении снова на вид нескольких окон просмотра происходит возврат к ориентациям по умолчанию.
-
Можно изменять ориентацию или поворот модели в окне просмотра независимо от других окон, поскольку окна просмотра не связаны между собой.
Можно связать ортогональные виды. Неортогональные виды (такие как Изометрия, Триметрия и т.д. или настраиваемые ориентации) не являются связанными.
Чтобы связать ортогональные виды:
Нажмите Связать виды
(панель инструментов Стандартные виды) или выберите Окно, Окно просмотра, Связать виды.
Значок
во всплывающем меню Вид обозначает связанные окна просмотра.
Функциональные возможности связанных видов:
-
Масштабирование и перемещение связаны во всех ортогональных видах.
-
Вращение вида с помощью указателя недоступно.
-
Если при вращении вида он выходит за пределы ортогональной ориентации, вид перестает быть связанным.
-
Если включена функция связанных видов и выполняется поворот вида в ортогональную ориентацию, вид становится связанным.
