Сварные швы в сборках

К сборкам можно добавлять упрощенные сварные швы. Упрощенные сварные швы обеспечивают простое представление сварных швов.

Для добавления сварного шва в сборку выполните одно из следующих действий:

• Выберите параметр Элементы сборки (вкладкаСборка в CommandManager) и нажмите Сварной шов .
• Выберите Вставка > Элементы сборки > Сварной шов.
• Выберите параметр Сварной шов (панель инструментов «Сварные детали»).

Для получения дополнительной информации о сварных швах см. раздел Сварные швы.

Для получения информации о таблицах сварных швов в чертежах см. раздел Таблицы сварных швов.

Специальная информация о сварных швах в сборках:

• Сварной шов может соединять только два компонента (не более двух). Например, чтобы приварить брусок к двум пластинам в этой сборке, необходимо добавить два шва.

  Первый сварной шов:	Второй сварной шов:

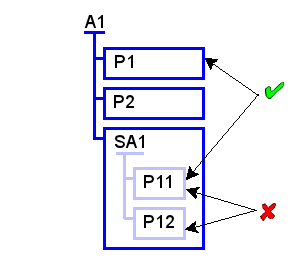

• Сварные швы можно добавлять только между компонентами верхнего уровня (деталями или узлами сборки). Пример: сборка состоит из двух компонентов, P1 и P2, и узла сборки SA1. Узел сборки состоит из двух компонентов, P11 и P12.

  • Сварной шов можно добавить между компонентами P1 и P11, поскольку он добавляется между деталью и узлом сборки верхнего уровня.
  • Нельзя добавлять сварной шов между компонентами P11 и P22, поскольку эти компоненты относятся к одному узлу сборки. Для добавления сварного шва откройте документ узла сборки.

• Сварные швы можно добавлять между легковесными компонентами. Сварные швы, как обычно, отобразятся в графической области и в Папке сварных швов в дереве конструирования FeatureManager.
  Если узел сборки легковесный, сварные швы внутри него не отображаются в графической области или дереве конструирования FeatureManager.
