В окне Вид размеров отображаются все размеры, которые используются в активной детали или сборке, включая с заданным значением и определяемые уравнениями. Данный вид облегчает переименование или изменение значений нескольких размеров.
Размеры с заданным значением отображаются только в данном виде, но не в Вид уравнений или Упорядоченный вид.
Есть две версии окна Вид размеров: один для деталей, другой для сборок.

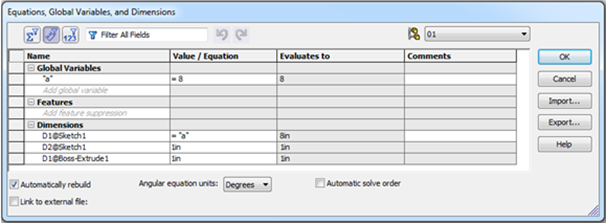

В окне Вид размеров для детали можно выполнять следующее.
- добавлять новые глобальные переменные и переименовывать, редактировать, удалять и погашать существующие;
- добавлять уравнения к погашенным элементам;
- переименовывать и изменять значения размеров или добавлять уравнения к размерам;
- добавлять заметки к глобальным переменным, элементам и размерам, имеющим уравнения.

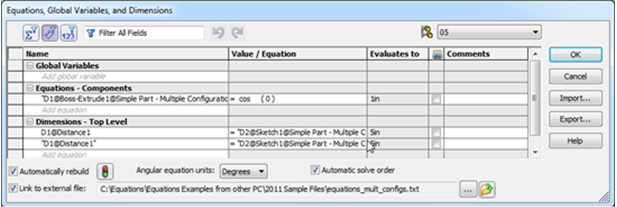

В окне Вид размеров для сборки можно выполнять следующее.
- добавлять новые глобальные переменные и переименовывать, редактировать, удалять и погашать существующие;
- добавлять уравнения для компонентов и переименовывать, редактировать, удалять и погашать существующие;
- переименовывать и редактировать размеры сборки верхнего уровня;
- добавлять заметки к глобальным переменным и уравнениям для компонентов, а также к размерам верхнего уровня, имеющим уравнения.
В случае погашения уравнения, назначенного размеру, размер использует последнее вычисленное значение. После отмены погашения уравнения размер вместо такого значения использует само уравнение.
Важное замечание: В столбце Имя имена глобальных переменных, элементов и уравнений заключены в кавычки, а имена размеров нет. В столбце Значение/уравнение размеры определяются уравнениями, которые начинаются со знака = (знак равно), тогда как размеры с заданным значением не начинаются со знака =.
