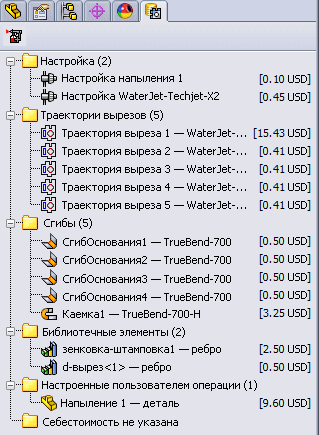

Sheet Metal CostingManager

Чтобы отобразить Sheet Metal CostingManager, в окне детали из листового металла нажмите кнопку Sheet Metal Costing (панель инструментов "Инструменты") или выберите Инструменты > SolidWorks Costing > Sheet Metal Costing.

Настроенные пользователем операции

Создать настроенные пользователем операции

Позволяет создать дополнительные операции в шаблоне для листового металла, чтобы включить их в расчет стоимости.

Наладка

В папке Наладка содержатся данные о стоимости, связанные с настройкой производственных процессов, например с настройкой станков на обработку пакета (партии) деталей. Для каждой операции изготовления детали требуется указать стоимость наладки. Если стоимость наладки указана в шаблоне для листового металла, она распознается инструментом Costing.

Например, если в шаблоне траектории выреза назначить операции лазерной резки, тогда стоимость наладки таких траекторий выреза будет добавлена из шаблона в папку Наладка.

Разверните папку Наладка и наведите указатель мыши на стоимость наладки , чтобы узнать, как вычисляется стоимость.

Стоимость наладки задается для каждой детали.

Траектории вырезов

Траектории выреза — это траектории перемещения инструмента, по которым будут следовать операции двумерной механической обработки, такие как лазерная, водоструйная и плазменная резка. В детали, которая начинается как листовая заготовка, любые сквозные отверстия, вырезы или геометрия внешних границ, которые необходимо вырезать, по умолчанию вырезаются с помощью операций двумерной механической обработки, создающих траектории вырезов для соответствующих элементов.

В папке Траектории вырезов указаны:

• число вырезов, требуемых для данной детали;
• способ получения вырезов, который будет использоваться;
• стоимость каждого выреза.

Стоимость каждого выреза вычисляется по формуле:

Стоимость = длина выреза * стоимость на единицу длины в шаблоне для листового металла

Раскройте папку Траектории вырезов и наведите указатель на траекторию выреза , чтобы узнать, как вычисляется данная стоимость. Выберите траекторию выреза, чтобы выделить соответствующую геометрию в данной модели.

Сгибы

В папке Сгибы содержатся все сгибы детали из листового металла. Сгибы разделены на две категории: обычные сгибы и каемки. Во всех сгибах в данной папке указаны используемая операция сгиба и стоимость каждого сгиба.

Библиотечные элементы

В папке Библиотечные элементы содержатся все инструменты формы и библиотечные элементы детали из листового металла. Стоимость каждого объекта вычисляется для одного прохода, как определено в шаблоне для листового металла.

Наведите указатель мыши на библиотечный элемент , чтобы увидеть уравнение, используемое для расчета стоимости.

Настроенные пользователем операции

В папке Настроенные пользователем операции содержатся все операции, которые автоматически не распознаются инструментом Costing. Стоимость настроенной пользователем операции можно рассчитать как стоимость, связанную со всей деталью, весом детали, конкретными гранями детали, кромками детали или отдельной операцией прохода, такой как выштамповка или операция сгиба.

Например, если деталь должна быть покрашена, можно назначить стоимость покраски всей детали или конкретных граней детали. Если выполняется покраска конкретных граней детали, включите стоимость каждой области, например, стоимость за квадратный сантиметр при покраске детали.

Настроенные пользователем операции можно задать в шаблоне для листового металла и применять их автоматически или вручную.

Кроме того, настроенные пользователем операции можно создать без редактирования шаблона, нажав кнопку Создать настроенные пользователем операции в CostingManager.

Для каждого объекта в данной папке отображается выбранное имя операции и тип выбора.

Наведите указатель на имя настроенной пользователем операции, чтобы увидеть уравнение, используемое для расчета стоимости.

Себестоимость не указана

В папке Себестоимость не указана содержатся элементы, которые:

• не распознаются инструментом Costing;
• не определены в шаблоне для листового металла;
• имеют нулевую стоимость.

Если задать стоимость элемента равной нулю, элемент перемещается в эту папку. Если назначить стоимость элементу в папке Себестоимость не указана , элемент перемещается в соответствующую папку, а его имя выделяется курсивом со звездочкой, чтобы указать на переопределение. Если элемент, которому назначается стоимость, не является траекторией выреза, сгибом или библиотечным элементом, тогда он заносится в папку Настроенные пользователем операции .
