Пример - копирование с сохранением сопряжений

В этом примере будет рассмотрен способ создания дополнительных экземпляров в сборке с сохранением сопряжений.

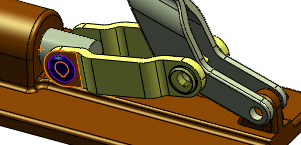

Это пример сборки зажима, содержащей штифт, связующее звено и рычаг. Штифт содержит два сопряжения, которые фиксируют его: «концентричность» и «совпадение». Необходимо создать два новых экземпляра штифта. Копиям понадобятся те же самые сопряжения, какие есть у оригинала.


1 - штифт

2 - связующее звено

3 - рычаг

Для первого экземпляра штифта укажите новую ссылку для сопряжения "концентричность" и используйте ссылку снова для сопряжения "совпадение".

  1. Откройте сборку зажима.
  2. Выберите Копировать с сопряжениями Tool_CopyWithMates_Assembly.gif (панель инструментов «Сборка») или выберите Вставка > Компонент > Копировать с сопряжениями.
  3. В окне PropertyManager в разделе Выбранные компоненты выберите штифт в графической области.



    Два сопряжения, «концентричность» и «совпадение», указаны в разделе Сопряжения.


  4. Нажмите кнопку мыши в окне выбора в разделе сопряжения «концентричность».

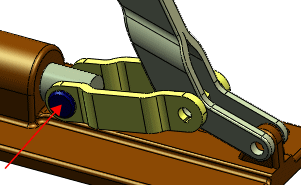

    Ссылка сопряжения высвечивается в графической области.

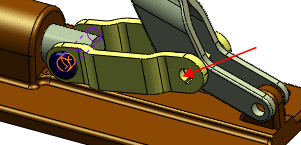

  5. Выберите отверстие связывающего звена, как показано.


    В графической области появится предварительное изображение штифта в отверстии и будет высвечена ссылка для следующего сопряжения. В окне PropertyManager высветится окно выбора для сопряжения «совпадение».


    Теперь нужно указать ссылку для сопряжения «совпадение». Так как обе петли рычага являются копланарными, новый штифт может использовать ту же ссылку, что и исходный штифт.

  6. В окне PropertyManager для создания сопряжения «совпадение» выберите Повторить, чтобы использовать ту же ссылку, которую использует исходный штифт.
  7. Нажмите кнопку PM_OK.gif.

    Копия штифта создается в сборке. Окно выбора становится пустым и можно создавать следующую копию.

    Теперь необходимо создать штифт, который унаследует сопряжения от оригинала, но при этом будет использовать новые ссылки для обоих сопряжений.

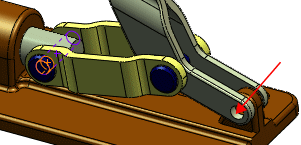

  8. Выберите отверстие в рычаге.


  9. В окне PropertyManager для сопряжения «совпадение» очистите поле Повторить.
  10. Выберите плоскую грань рычага в качестве ссылки для сопряжения «совпадение» этой копии штифта.


  11. Два раза нажмите кнопку PM_OK.gif.

    Копии штифта появятся в дереве конструирования FeatureManager. Их сопряжения появятся в папке Сопряжения FM_mategroup.gif.
