Связанный контакт
Программа связывает объекты Набора 1 и Набора 2 (источник и цель), заданные в окне PropertyManager Набор контактов. Связанные элементы ведут себя как сваренные. Эта функция доступна для статических, нелинейных, частотных, термических исследований и исследований потери устойчивости. Сетка не обязательно должна быть совместимой. Если сетка совместима, программа объединяет совпадающие узлы вдоль границы; если нет, то для моделирования связи применяются уравнения ограничений.
|
|
|
Изначально соприкасающиеся грани (сетка не обязательно должна быть совместимой)
|

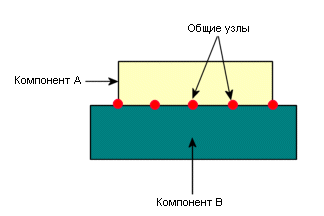

Пример связанного контакта с совместимой сеткой
При наличии соединительного контакта между деталями из листового металла и другими поверхностями (твердыми телами или оболочками) алгоритм соединительного контакта может принудить сверхжесткое крепление из-за зазора между промежуточной сеткой и геометрией поверхности контакта. Сверхжесткое крепление соединительного контакта изменяет расчет узлов жесткого тела. Программа рассчитает все жесткие узлы (с частотными значениями близкими к 0), если удалить зазор путем смещения сетки деталей из листового металла от промежуточных поверхностей к геометрии поверхности контакта.
