Смещения подшипника из-за жесткости

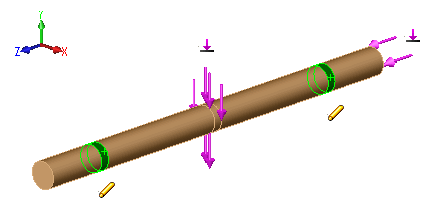

Рассмотрим вал с двумя креплениями подшипника, приложенными к цилиндрическим граням с жесткостью: K R(радиально) и K A (по оси). Прикладываются две нагрузки: F v (вертикальная) и F a (осевая), как показано.

Среднее Y-перемещение подшипников равно: dy = Fv / (2 KR)

Среднее Z-перемещение подшипников равно: dz = Fa / (2 Ka)

ПРИМЕЧАНИЕ: Если Вы определили соединители-подшипники путем моделирования граней корпуса, уравнения выше показывают средние относительные смещения вала по отношению к корпусу.
