Графики балки

Создает графики сдвига, момента, вращающего момента или осевых сил для балок или графики осевых сил для стержней. Графики балки создаются в локальных направлениях для каждой балки.

Отображение

  • Компонент : Для балок выберите: По оси Сила, Поперечная сила в направлении 1, Поперечная сила в направлении 2, Момент в направлении 1, Момент в направлении 2 или Вращающий момент. Для стержней доступно только Осевое усилие. Нажмите здесь для ознакомления с направлениями балки.

  • Единицы измерения . Выбрать единицы измерения графика.

  • Отрисовка профиля балки. Отображение диаграмм балки на действительной геометрии балки в отличие от отображения на цилиндрах.

Выбранные балки

  • Все. Выбрать все балки.

  • Выбрать. Выберите балки в графической области. Программное обеспечение учитывает только Выбранные балки.

  • Ширина диаграммы балки Управляет шириной эпюр балки для улучшения видимости.

Свойство

  • Включить текст заголовка. Если установлен флажок, введите название эпюры.

  • Связать эпюру с ориентацией именованного вида. Позволяет связать предварительно определенную ориентацию вида с активной эпюрой.

Чтобы показать направления балки для активного графика балки:

  1. Нажмите правой кнопкой на значок диаграммы балки и выберите Настройки .

  2. В окне PropertyManager в разделе Параметры деформированной эпюры, выберите Отобразить направления балки.

  3. Щелкните .

Направления балки показаны в центре каждой балки. Во всех графиках балок используются показанные для каждой балки направления.

Примеры

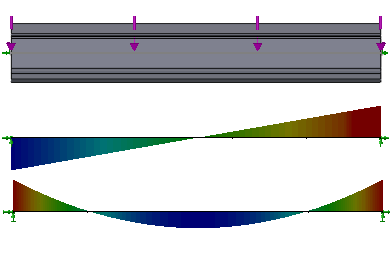

  • Графики сдвига и момента, создаваемые для балки с защемленными концами, подвергнутой воздействию равномерно распределенной нагрузки:

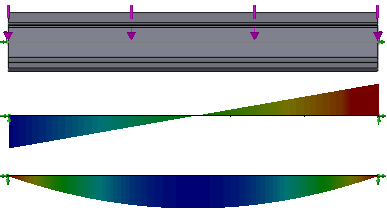

  • Графики сдвига и момента, создаваемые для свободно опертой (с обоих концов неподвижны) балки, подвергнутой воздействию равномерно распределенной нагрузки:
