Итерационные методы решения: Алгоритм Ньютона-Рафсона (NR)

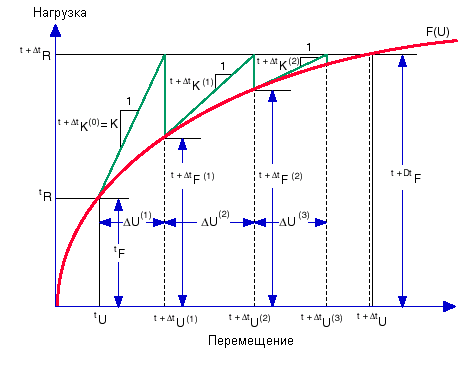

В настоящем алгоритме матрица касательной жесткости образуется и раскладывается на каждом повторе внутри определенного шага, как показано на рисунке ниже. Метод NR имеет высокую степень сходимости и его степень сходимости является квадратичной. Однако, поскольку касательная жесткость образуется и раскладывается на каждом повторе, что может быть дорогостоящим для больших моделей, можно получить преимущества, используя другой итерационный метод.

Связанные разделы

Итерационные методы решения

Измененный алгоритм Ньютона-Рафсона (MNR)
