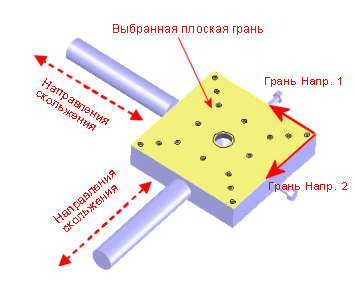

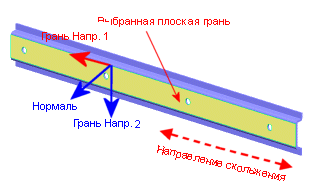

На плоской грани

Можно использовать настоящий параметр, только если все выбранные грани являются плоскими. Каждая грань может находиться в различной плоскости. Каждая грань ограничена относительно ее собственных направлений (Направление 1, Направление 2 и Нормальное).



Атрибут

Значение

Возможные степени свободы для сеток твердого тела

3 перемещения

Возможные степени свободы для оболочечных сеток

3 перемещения и 3 вращения

Трехмерный символ

перемещение

вращение

Выбираемые объекты

Только для плоских граней

Перемещения

Вдоль грани, направление 1

Вдоль грани, направление 2

Перпендикулярно к грани

Вращения (только для оболочек)

Вокруг грани, направление 1

Вокруг грани, направление 2

Вокруг перпендикуляра к грани.
