Самовыравнивание для подшипника

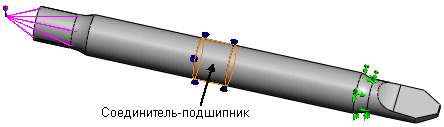

На рисунках показаны две деформированные формы вала с креплением типа подшипник. К одной стороне применена удаленная нагрузка, направленная вертикально. Соединитель-подшипник находится на разделенной цилиндрической грани вала.
При выборе параметра Разрешить самовыравнивание цилиндрическая грань, на которой имеется соединитель-подшипник, вращается эксцентрично. Когда параметр не выбран, цилиндрическая поверхность ограничивается при помощи осевого люфта и моменты образовываются на цилиндрической поверхности.
Примечание: Поведение вала, показанное ниже, идентично для соединителя типа подшипник между валом и корпусом. Величина напряжений может отличаться. Крепление подшипника предполагает, что корпус жесткий и неподвижный, а соединитель-подшипник предполагает, что корпус гибкий.
|
|
|
|
|
Выбран параметр «Разрешить самовыравнивание».
|
|
|
|
Параметр «Разрешить самовыравнивание» отменен.
|
