Вы создаете 2D сечения из 3D геометрии или используете плоские поверхности или эскизы на поверхности сечения для определения тел, необходимых для проведения анализа. Вы используете PropertyManager 2D Упрощение для создания сечения.
- Сечение твердых тел
- Можно создать тела в 2D путем разделения твердых тел с помощью плоскости сечения.

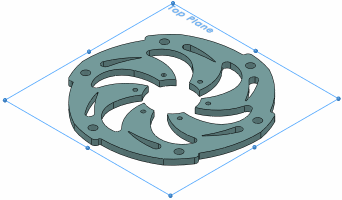

В примере плоскостного напряжения диска, показанного ниже, воспользуйтесь верхней плоскостью для извлечения 2D модели из 3D геометрии.
| 3D модель |
2D сечение |
 |
 |
В примере осесимметричности соединения болт-гайка выберите любую плоскость, пересекающую твердое тело, и ось вращения.
Головка болта и геликоидная резьба не моделируются.
| 3D модель |
2D сечение |
 |
 |
- Использование плоских поверхностей или эскизов
- Можно создать тела плоской поверхности или эскизы на плоскости сечения для создания 2D сечений.
Пример показывает трехточечный изгиб на пластине под плоской деформацией с телами плоскости, созданными на плоскости сечения.
