Распределение рабочей нагрузки

Программа распределяет прилагаемую к подшипнику нагрузку радиально и неравномерно вдоль сечения цилиндрической грани или кромки оболочки.

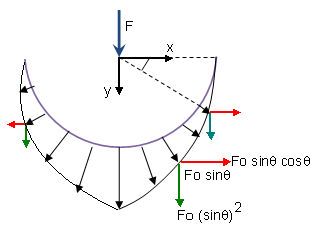

Синусоидальная вариация
На рисунке изображено поперечное сечение цилиндрической грани или кромки оболочки (в зависимости от выбора пользователя). Для получения более подробной информации о процессе определения полупространства см. Нагрузки подшипника.

Прилагается сила, обозначенная F. Программа передает нагрузку Fo sinΘΘ на каждый узел вдоль окружности выбранной кромки или поперечного сечения выбранных граней. На рисунке красными и зелеными стрелками изображены соответственно компоненты x и y передаваемой нагрузки. Величина Fo определяется из условия равновесия сил.

n - число узлов вдоль окружности.

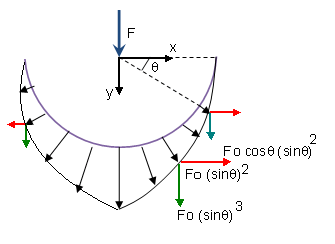

Параболическое распределение
Для параболического распределения нагрузка Fo (1-x2) передается на каждый узел вдоль окружности, что уменьшает величину компоненты Fo sin2Θ.

Величина Fo определяется из условия равновесия сил.

Здесь n - число узлов вдоль окружности.

В примере, приведенном выше, горизонтальные компоненты сил, показанные красными стрелками, уравновешиваются благодаря симметричному выбору объектов. Это наилучший способ убедиться, что сетка также симметрична.
