Теперь можно регулировать положение слоистой конструкции или стека относительно собственной поверхности. Можно не учитывать зазор между поверхностями с различной толщиной оболочки в геометрии, если вы выберите соответствующую опцию. Для составных элементов в окне PropertyManager Определение оболочки появились следующие параметры:
- Средняя поверхность
- На теле поверхности располагается средняя часть стека.
- Верхняя поверхность
- На теле поверхности располагается верхняя часть стека.
- Нижняя поверхность
- Размещение нижней части стека на теле поверхности.
- Укажите коэффициент

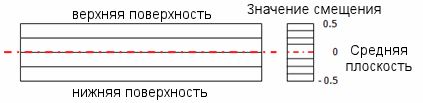

- Располагается только часть стека, определяемая значением смещения, которое представляет собой дробную часть общей толщины, измеренной от промежуточной поверхности до справочной поверхности. На рисунке показаны отрицательные и положительные значения смещения.
Например, рассмотрим полый коленчатый вал, созданный из двух разных составных стеков.
Создайте две поверхности, используя внутренний радиус вала, и выберите параметр Нижняя поверхность. Этот шаг исключает необходимость переопределения геометрии при каждом изменении количества слоем или толщины слоистых конструкций.
