Требования к геометрии - Опоры

Следующие элементы необходимы при использовании компонента в качестве Крюка, Опоры или Зажима в программе SolidWorks Маршрут.

В именах маршрутных эскизов и размеров учитывается состояние регистра.

Необходимые элементы

Примеры

Ось хомута

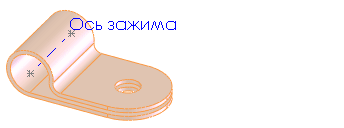

Ось под названием Ось зажима для выравнивания по ребру или оси в сборке. Ось зажима проходит между двумя точками маршрута, которые определяют точки входа/выхода.

Ось вращения

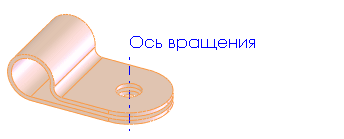

Ось с именем Ось вращения для обеспечения вращения зажима в желаемой ориентации

Также, если вы хотите, чтобы крюк, опора или зажим меняли свой размер при изменении диаметра маршрута, необходимо:

Необходимые элементы

Примеры

FilterSketch

  • Эскиз с именем FilterSketch

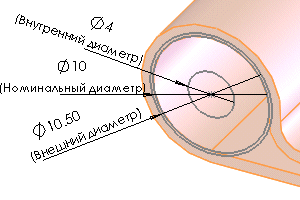

  • Три концентрические окружности с размерами:

  • NominalDiameter (номинальный размер зажима)

  • InnerDiameter (Внутренний диаметр) (диаметром наименьшего пучка, способного поместиться в зажиме)

  • OuterDiameter (Внешний диаметр) (диаметром наибольшего пучка, способного поместиться в зажиме)

Конфигурации наложения

Вставьте таблицу параметров для создания нескольких конфигураций, включающих:

  • Размеры FilterSketch (Эскиз с фильтром). Значение внутреннего диаметра InnerDiameter одного размера должно быть меньше, чем значение наружного диаметра OuterDiameter нижеследующего размера, чтобы набор конфигураций охватывал весь диапазон размеров, от наибольших до наименьших, без интервалов.

  • Другие размеры, которые зависят от размера зажима.
