Пример - Отсечение для получения правильной длины в списке вырезов

Используйте инструмент Отсечь/Удлинить (панель инструментов "Сварные детали"), чтобы выполнить отсечение обоих концов поперечного элемента на одном уровне с гранями боковых элементов, чтобы в списке вырезов отобразилось правильное значение длины (270).

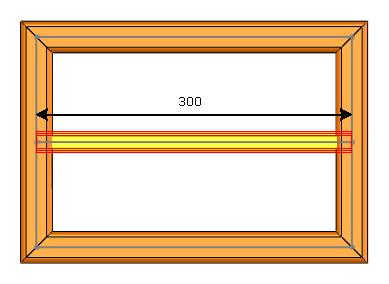

До отсечения.

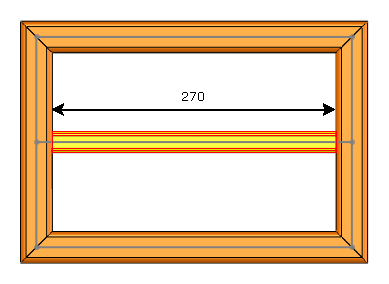

После отсечения.
