AssemblyXpert - Компоненты, удаленные от исходной точки

Если один или несколько компонентов удалены от исходной точки сборки, кажется, что сборка исчезает при выборе параметра Изменить в размер экрана . Сборка значительно уменьшается для включения компонентов около исходной точки, а также тех компонентов, которые удалены от нее.

Выберите Проанализировать и исправить в AssemblyXpert для перемещения отдельных компонентов ближе к исходной точке, чтобы при использовании параметра "Изменить в размер экрана" сборка отображалась. Затем можно определить, действительно ли они принадлежат сборке или их следует удалить.

Например, для этой модели использован параметр "Изменить в размер экрана" до и после выбора параметра Проанализировать и исправить .

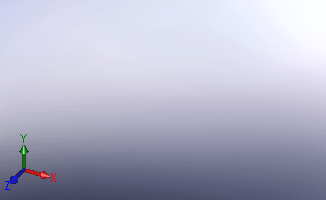

До
Так как компоненты находятся далеко друг от друга, ничего не отображается при изменении сборки в размер экрана.

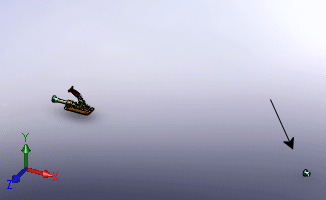

После
С помощью SolidWorks отдельные компоненты перемещаются ближе к исходной точке, но по-прежнему четко разделены.
