PropertyManager Ограничения сборки
Третьим этапом проведения исследования TolAnalyst является определение ограничения детали в упрощенной сборке.
Ограничения сборки аналогичны сопряжениям. Ограничения создаются вследствие установки взаимосвязи между элементами DimXpert, в то время как сопряжения создаются вследствие установки взаимосвязи между геометрическими объектами. Кроме того, ограничения применяются последовательно, что имеет большую роль и может значительно повлиять на результаты.
Условные обозначения ограничений
Чтобы задать ограничения, используйте условные обозначения ограничений. В условном обозначении ограничения
показан тип ограничения, после которого отображается название элемента, для которого применяется ограничение. Доступны только подходящие типы ограничений.
Например, ограничение совпадения, примененное к плоскости Plane1 (Плоскость1), будет отображено как
Plane1 (Плоскость1). Нажмите кнопку 1, 2 или 3, чтобы последовательно применить ограничения: первичное (1), вторичное (2) и третичное (3), аналогично спецификации баз в области управления элементами.
Типы ограничений:
-
Совпадение
-
Концентричность
-
Расстояние
-
Касательность
-
Шаблон
Чтобы определить ограничения сборки:
-
В разделе Допуск сборки выберите деталь, для которой в упрощенной сборке требуется ограничение. Например, в следующей сборке, состоящей из двух деталей, деталь бобышки выбрана в качестве базовой детали
в
последовательности сборки
. Выберите деталь пластины с отверстием, чтобы применить к ней ограничение.
Базовая деталь будет отображаться как ограниченная
, поскольку она определена как исходная деталь.
Варианты ограничений отобразятся при активизации первичных (1) ограничений. Меткой для любого ограничения является имя элемента в выбранной детали.

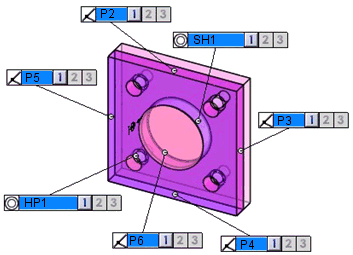

Варианты ограничений для пластины с отверстием:
-
Плоскость, совпадающая с основанием бобышки (плоскость P6)
-
Четыре наружные плоскости (P2, P3, P4 и P5)
-
Центральное отверстие (Simple Hole (Простое отверстие) SH1)
-
Массив из четырех отверстий (Массив отверстий HP1).
Имена ограниченных элементов в условных обозначениях ограничений представлены в сокращенном виде в этом разделе. В реальном интерфейсе пользователя в условных обозначениях отображаются полные имена элементов. Например, P2 иHP1 представлены в интерфейсе пользователя как Plane2 (Плоскость2) и Hole Pattern1 (Массив отверстий1).
-
Задайте первичное ограничение, выбрав 1 в условном обозначении ограничения для плоскости P6.
Ограничение будет добавлено в список Ограничения. В условных обозначениях ограничений в графической области отобразятся обновленные первичные и возможные вторичные ограничения, соответствующие конкретному случаю.
Когда в упрощенной сборке для каждой детали применяется как минимум одно ограничение, желтое окно сообщения становится зеленым, а кнопка
активной.
-
Задайте следующее ограничение. Например, выберите цифру 2 в условном обозначении центрального отверстия (Simple Hole (Простое отверстие) SH1), чтобы задать это отверстие в качестве вторичного ограничения.
Ограничение будет добавлено в список Ограничения. В условных обозначениях ограничений отобразятся обновленные вторичные и возможные третичные ограничения, соответствующие конкретному случаю.
-
Задайте третичное ограничение. Например, выберите цифру 3 в условном обозначении плоскости P3.
Ограничение будет добавлено в список Ограничения. В условных обозначениях ограничений отобразятся обновленные третичные ограничения, соответствующие конкретному случаю.
-
Щелкните .
Параметры PropertyManager
Фильтры ограничений
Фильтры ограничений используются для скрытия или отображения типов ограничений.
-
Совпадение
-
Концентричность
-
Расстояние
-
Касательность
Отобразить массивы. Отображение ограничений массива. Если этот параметр отключен, отображаются ограничения для всех экземпляров массива.
|
|
|
|
Параметр Отобразить массивы выбран
|

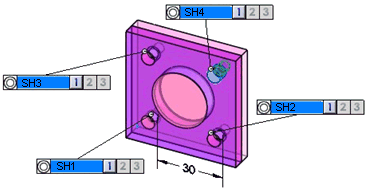

Параметр Отобразить массивы отключен
|
Использовать автофильтр. Скрытие ограничений, не расположенных в непосредственной близости от ограниченного элемента.
|
Пробка находится в сборке с коробкой.
|
|
|
|
|
|
Параметр Автофильтр выбран. Для бобышек B3 и B4 отображаются только варианты ограничений, относящихся к соседнему отверстию.
|
|
|
|
|
|
Параметр Автофильтр отключен. Две бобышки пробки являются ограничениями концентричности как для ближнего, так и для дальнего бокового отверстия коробки.
|
|
Допуск сборки
Представлен список деталей и состояние их ограничений
Ограничения
Представлена информация об ограничениях, примененных к каждой детали.
Поддерживаемые пары ограничений
|
|
Бобышка
|
Конус
|
Отверстие*
|
Линия пересечения
|
Канавка
|
Плоскость
|
Прорезь
|
Ширина
|
|
Бобышка
|
X
|
X
|
X
|
-
|
-
|
-
|
X
|
X
|
|
Конус
|
X
|
X
|
X
|
-
|
X
|
-
|
X
|
X
|
|
Отверстие*
|
X
|
X
|
X
|
-
|
X
|
-
|
X
|
X
|
|
Линия пересечения
|
-
|
-
|
-
|
X
|
-
|
X
|
-
|
-
|
|
Канавка
|
-
|
X
|
X
|
-
|
X
|
-
|
X
|
X
|
|
Плоскость
|
-
|
-
|
-
|
X
|
-
|
X
|
-
|
-
|
|
Прорезь
|
-
|
X
|
X
|
-
|
X
|
-
|
X
|
X
|
|
Ширина
|
-
|
X
|
X
|
-
|
X
|
-
|
X
|
X
|
Можно применять ограничения между массивами отверстий*, канавок или прорезей.
*: Отверстие бывает следующих типов: цилиндрическое, отверстие цековки, отверстие зенковки и простые отверстия
Легенда:
X: Поддерживается
-: не поддерживается или неприменимо
