Оптимизация катапульты с помощью элементов движения

Можно определить оптимальный коэффициент упругости пружины катапульты, которая запускает снаряд для попадания в цель с минимальной силой удара.

Необходимо создать исследование проектирования для определения нужного коэффициента упругости пружины катапульты, предназначенной для запуска снаряда, попадающего в цель на определенном расстоянии.

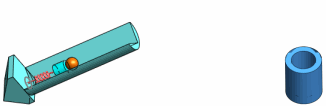

Катапульта

Чтобы открыть модель, перейдите к install_dir\samples\whatsnew\Optimization\catapult.sldasm.

Чтобы завершить прохождение учебного пособия, необходимо установить дополнение моделирования движения.

Просмотрите элементы исследования анализа движения:


  • Линейная пружина
  • Гравитационная нагрузка
  • Два комплекта контактов с телом
  • Две эпюры результатов для отслеживания силы контакта между снарядом и целью и Х-составляющей линейного перемещения снаряда.
  • Два датчика, которые отслеживают эпюры результатов анализа движения.
    Для создания датчиков, отслеживающих результаты движения, в менеджере свойств PropertyManager Датчик/Результаты выберите Создать датчик для исследования проектирования/оптимизации.
  1. Определение переменной исследования проектирования
    Можно определить коэффициент упругости пружины как параметр и добавить его в качестве переменной в исследование проектирования.
  2. Определение ограничений и целей
    Можно определить датчик, который отслеживает Х-составляющую траектории снаряда как ограничение. В качестве цели следует свести к минимуму силу удара снаряда при его столкновении с целью.
  3. Запуск оптимизации
