Окно PropertyManager Группа позиций открывается при вставке параметра Группа позиций в документ чертежа или сборки или при выборе существующей группы позиций. Свойства относятся к выбранным позициям.
Стиль
Определяет стиль позиции.
Настройки позиции
| Стиль |
В списке выберите стиль для формы и рамки позиций.
Если выбран параметр Разделительная окружность, для нижней половины позиций откроется окно Нижний текст для ввода данных. При использовании стиля Разделительная окружность номера компонентов и их количество отображаются в позиции. Можно заменить данные текстом, настроенными пользователем свойствами или ссылками компонента.
|
| Размер |
Выберите размер в списке (указанное количество символов), Тугая посадка (автоматически корректируется по тексту) или Настройка пользователя (где можно указать размер позиции). |
| Текст позиции |
Выберите тип текста для позиции.- Текст
- Для ввода текста откроется окно Текст пользователя.
- Номер позиции
- Номер элемента в спецификации.
- Количество
- Количество элементов в сборке.
- Свойства пользователя
- Можно выбрать элемент в открывшемся окне свойств пользователя.
- Ссылка компонента
- Отображает текст, указанный в параметре Ссылка компонента в диалоговом окне Свойства компонента.
- Справочные материалы
|
| Нижний текст |
Если будет выбран стиль Разделительная окружность, откроется это окно, в котором можно указать текст для нижней части. Для выбора доступны те же параметры, что и в разделе Текст позиции. |
| Источник текста позиции |
В сборках этот параметр указывает, откуда позиция получает свой порядковый номер:
- Структура сборки
- Использует порядковый номер в зависимости от порядка компонентов в дереве конструирования FeatureManager.
- Спецификация <n>.
- Использует порядок, отображаемый в выбранной спецификации.
|
| Позиции на линии |
Установите количество позиций, которые необходимо сгруппировать на одной линии, прежде чем перейти на другую линию.
Пример двух позиций на одной линии:
|

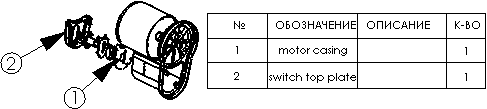

Справа
Слева
Снизу
Сверху
|
Нажмите для выбора направления группы по отношению к ее выноске. |
Слой
 |
Слой |
В чертежах с именованными слоями выберите нужный слой.
|
Дополнительные свойства
Для существующих позиций одна на другой выберите параметр Дополнительные свойства, чтобы открыть PropertyManager Заметка, в котором можно указать такие объекты, как выноски и стрелки.
