Горизонтальный размер

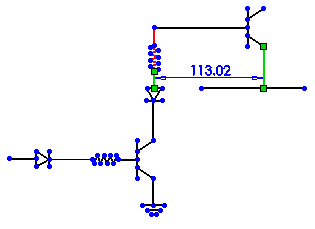

Можно указать горизонтальный размер между двумя объектами. Горизонтальное направление определяется ориентацией текущего эскиза.
Чтобы определить горизонтальный размер:
-
В открытом эскизе щелкните Горизонтальный размер  (панель инструментов "Размеры/взаимосвязи") или выберите Инструменты, Размеры, Горизонтальные.
Указатель примет следующий вид -  .
-
Выберите два объекта, чтобы нанести размеры.
 Предыдущий выбор можно отменить, нажав кнопку Esc. Например, при создании размеров для нескольких объектов с помощью инструмента Горизонтальный размер
можно нажать кнопку Esc, чтобы отменить последний выбор. Это полезно, если случайно был выбран объект, для которого не требуется наносить размер.
-
Укажите значение в поле Изменить и нажмите  .
-
Нажмите в том месте, где необходимо разместить размер.
|
|
