Угол ориентации волокон слоя композита

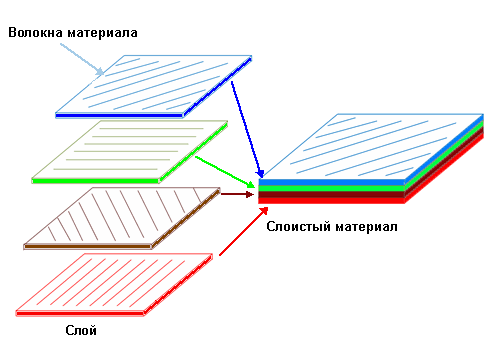

Слоистые материалы обычно состоят из слоев с разными углами ориентации. Составление слоистого материала из слоев с разными углами ориентации волокон, требуется для оптимизации устойчивости к нагрузке по различным направлениям. Такое наслоение необходимо, так как слоистый материал подвержен воздействию комплексной внешней нагрузке.
.
Примечание: Однонаправленные слоистые материалы (с одним направлением ориентации волокон во всех слоях) способны переносить нагрузку только в одном направление. Обычно такие композиты неустойчивы к нагрузке в поперечном направлении к ориентации волокон в слое.
При выборе строки в слоя в таблице Слои составной оболочки программа высвечивает этот угол слоя в геометрии посредством полос. Направление волокон материала в каждом слое, которое является направлением X для свойств материала, выделено на изображении геометрии. Направление Y обратно направлению волокон (в плоскости), а направление Z перпендикулярно поверхности слоя. На рисунке показаны направления X, Y и Z для углов слоя 0 и 60 градусов.
|
Угол ориентации волокон слоя композита: 0 градусов
|
Угол ориентации волокон слоя композита: 60 градусов
|
|
|
|
Система координат композитного материала показана в центре грани. Система координат имеет четыре стрелки:
|
|
Показывает ориентацию волокон в слое 0 градусов. Красная стрелка совмещена с направлением поверхностных полосок.
|
|
|
Показывает ориентацию волокон в слое 90 градусов. Зеленая стрелка совмещена с перпендикуляром к поверхностным полоскам.
|
|
|
Синяя стрелка перпендикулярна к поверхности. Зеркальная ориентация меняет направление синей стрелки.
|
|
|
Показывает направление ориентации волокон в слое.
|
