Создание эпюры углового перемещения, скорости или ускорения детали

Можно создать эпюру углового перемещения, скорости или ускорения детали при ее движении относительно другой детали или исходной точки сборки.

1. В исследовании Анализ движения щелкните Результаты и эпюры (панель инструментов MotionManager).

2. В PropertyManager в разделе Результат в поле Категория выберите Перемещение/Скорость/Ускорение.

3. Для параметра Подкатегория выберите один из следующих вариантов:
   • Угловое перемещение
   • Угловая скорость
   • Угловое ускорение

4.

   • Величина для решения величины в направлении результирующего вектора по отношению к глобальным координатам.
   • Компонент X, Компонент Y или Компонент Z для расчета величины результата, спроецированного в выбранном направлении по отношению к глобальным координатам.
     Параметры Компонент X, Компонент Y или Компонент Z не доступны для Углового перемещения.
5.

   • Выберите роторный двигатель для расчета результат углового движения точки расположения двигателя.
   • Выберите сопряжение для расчета относительного углового движения геометрического центра первого элемента, определяющего сопряжение, по отношению к геометрическому центру второго элемента, определяющего сопряжение. Результат рассчитывается по отношению к глобальным координатам, если не выбран Компонент X, Компонент Y или Компонент Z в качестве результирующего компонента.

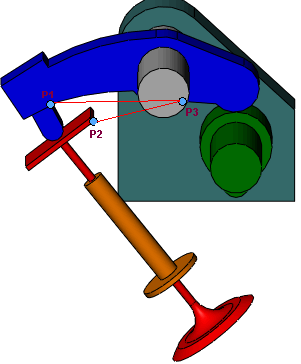

   • Выберите три неколлинеарные точки в угле, определяющем результат углового перемещения, который рассчитывает движение угла, когда перемещаются точки в сборке. Выберите первые две точки на различных деталях и третью точку для указания исходного угла между точками.



   • Выберите грань детали для расчета результата углового движения грани детали.
   • Выберите две грани детали для расчета результата относительного углового движения грани первой выбранной детали по отношению к кадру, определенному второй гранью выбранной детали.
   Исходные точки выбранной детали обозначаются небольшим шаром .

6. Выберите необходимые параметры Эпюры результатов и щелкните .


   Результат отображается в дереве MotionManager.

7. Выберите Рассчитать (панель инструментов MotionManager).
