На уровне документа можно задать параметры черчения для таблиц отверстий.
Чтобы открыть эту страницу, откройте чертеж, нажмите кнопку
Параметры
(панель инструментов Стандартная), перейдите на вкладку Свойства документа и выберите .
Текст
| Шрифт |
Нажмите, чтобы изменить шрифт. |
Точность расположения
 Точность единиц измерения |
Выберите для значения положения отверстий число разрядов после запятой. |
 |
Буквенно-цифровое управление
Для меток таблицы отверстий выберите буквы или цифры.
| A, B, C |
Располагается перед номером отверстия с буквой. |
 |
| 1, 2, 3 |
Определяет метку отверстия как цифру. |
 |
Слой
| Слой
|
Выберите слой. Сначала требуется создать слои для чертежа, прежде чем их можно будет выбрать для свойств документа.
|
Чтобы применить данные настройки слоя, в чертежном виде документа требуется выбрать значение
По стандарту для параметра
Слой (панель инструментов Слой).
Индикатор исходной точки
 Индикатор исходной точки |
Выберите стандарт, в соответствии с которым будет отображаться исходная точка, или выберите значение По стандарту, чтобы использовать общий чертежный стандарт.
|
ANSI, BSI:
 |
ISO, GB:
 |
DIN, JIS, ГОСТ:
 |
Угол/смещение от центра профиля
|
Угол
|
Угол, который образует метка с вертикальной линией, проходящей через центр отверстия |
|
Смещение
|
Расстояние от метки до профиля отверстия
|
Двойные размеры
| Отображение двойных размеров
|
Выберите, чтобы размеры отображались с использованием двойных единиц. |
| Отобразить двойные единицы измерения |
Выберите, чтобы отобразить единицы измерения для второго набора размеров. |
| Положение значения размера |
Сверху |
| Снизу |
| Справа |
| Слева |
Параметры
| Нули в начале
|
| Стандарт |
Нули в начале ставятся в соответствии с общим чертежным стандартом. |
| Отобразить |
Нули перед запятой отображаются. |
| Удалить |
Нули в начале не отображаются.
|
|
| Незначащие нули |
| Авто |
Незначащие нули отсекаются для образования целых метрических значений, что соответствует стандартам ANSI и ISO. |
| Стандарт |
Незначащие нули отображаются в соответствии со стандартом ASME Y14.5M-1994. |
| Отобразить |
Незначащие нули отображаются в соответствии с количеством десятичных знаков, заданным для единиц измерения. |
| Удалить |
Незначащие нули не отображаются.
|
|
| Объединить одинаковые метки |
Выберите, чтобы объединить объекты с одинаковыми метками в одной строке. |
 |

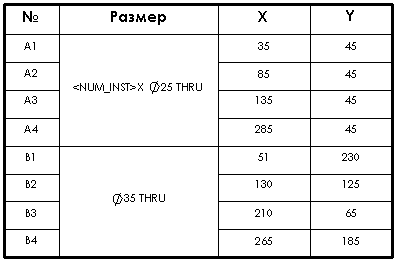

| Объединить одинаковый размер |
Выберите, чтобы объединить отверстия с одинаковым размером в нескольких строках. |
 |
| Отобразить ANSI дюйм буквенные и цифровые размеры сверления |
Отображаются размеры отверстий в единицах ANSI в таблицах отверстий с использованием букв или цифр. Для отверстий, созданных с помощью инструмента "Отверстие под крепеж", отображаются такие же размеры, как и в спецификации отверстия. |
 |
 |
Использование типа отверстия
|
Тип отверстия не используется
|
|
| Показать центры отверстий |
Выберите этот параметр, чтобы отображались центры отверстий. |
 |
| Авто-обновление таблицы отверстий |
Выберите этот параметр, чтобы таблица отверстий обновлялась при добавлении или удалении компонентов в связанной сборке. |
|
| Повторное использование удаленных меток |
Выберите, чтобы использовать удаленные метки. |
|

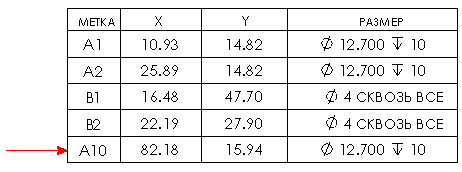

| Добавить новую строку к концу таблицы |
Выберите, чтобы добавить новую строку в нижнюю часть таблицы. |
 |
